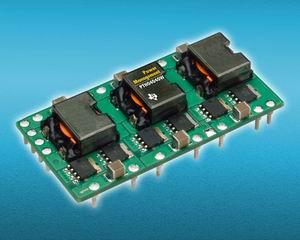

cyntec電源模塊的功用是為微控制器、集成電路、數字信號處理器、模擬電路和其他數模負載供電。cyntec電源模塊盡管可靠性較高，但在運用過程中也或許呈現故障。首要故障原因分為參數反常和運用反常兩類。
一、輸入電壓過高
針對Cyntec電源模塊輸入參數反常——輸入電壓過高。這種反常輕則導致體系無法正常工作,重則會焚毀電路。那么輸入電壓過高通常是哪些原因形成的呢?
l 輸出端懸空或無負載;
l 輸出端負載過輕,輕于10%的額定負載;
l 輸入電壓偏高或攪擾電壓。
針對這一類問題,能夠通過調整輸出端的負載或調整輸入電壓規模,詳細如下所示:
l 確保輸出端不小于少10%的額定負載,若實踐電路工作中會有空載現象,就在輸出端并接一個額定功率10%的假負載;
l 更換一個合理規模的輸入電壓,存在攪擾電壓時要考慮在輸入端并上TVS管或穩壓管。
二、輸出電壓過低
針對Cyntec電源模塊輸出參數反常——輸出電壓過低。這或許會導致整體體系不能正常工作,如微控制器體系中,負載忽然增大,會拉卑微控制器供電電壓,容易形成復位。并且電源長時間工作在低輸入電壓狀況下,電路的壽命也會呈現極大的折損。因而輸出電壓偏低的問題是不容忽視的,那么輸出電壓過低通常是那些原因形成的呢?如下圖1所示。
l 輸入電壓較低或功率缺乏;
l 輸出線路過長或過細,形成線損過大;
l 輸入端的防反接二極管壓降過大;
l 輸入濾波電感過大。
針對這一類問題,能夠通過調整供電或者更換相應的外圍電路來改進,詳細如下所示:
l 調高電壓或換用更大功率輸入電源;
l 調整布線,增大導線截面積或縮短導線長度,減小內阻;
l 換用導通壓降小的二極管;
l 減小濾波電感值或下降電感的內阻。
三、輸出噪聲過大
針對Cyntec電源模塊輸出參數反常——輸出紋波噪聲過大。眾所周知,噪聲是衡量Cyntec電源模塊優劣的一大關鍵目標,在應用電路中,模塊的規劃布局等也會影響輸出噪聲,那么輸出紋波噪聲過大通常是哪些原因形成的呢?
l Cyntec電源模塊與主電路噪聲靈敏元件距離過近;
l 主電路噪聲靈敏元件的電源輸入端處未接去耦電容;
l 多路體系中各單路輸出的Cyntec電源模塊之間發生差頻攪擾;
l 地線處理不合理。
針對這一類問題,能夠通過將模塊與噪聲器件阻隔或在主電路運用去耦電容等方案改進,詳細如下:
l 將Cyntec電源模塊盡或許遠離主電路噪聲靈敏元件或模塊與主電路噪聲靈敏元件進行阻隔;
l 主電路噪聲靈敏元件(如:A/D、D/A或MCU等)的Cyntec電源輸入端處接0.1μF去耦電容;
l 運用一個多路輸出的Cyntec電源模塊代替多個單路輸出模塊消除差頻攪擾;
l 選用遠端一點接地、減小地線環路面積。
四、電源耐壓不良
針對Cyntec電源模塊性能參數反常——電源模塊的耐壓不良。通常,阻隔電源模塊的耐壓值高達幾千伏,但或許在應用或測驗過程中呈現不能達到該目標的狀況,那么哪些因素會大大下降其耐壓能力呢?
l 耐壓測驗儀存在開機過沖;
l 選用模塊的阻隔電壓值不夠;
l 維修中屢次運用回流焊、熱風槍。
針對這一類問題,可通過標準測驗和標準運用兩方面改進,詳細如下所示:
l 耐壓測驗時電壓逐步上調;
l 選取耐壓值較高的Cyntec電源模塊;
l 焊接Cyntec電源模塊時要選取適宜的溫度,避免反復焊接,損壞Cyntec電源模塊
