ADI公司研發即插即用型天線芯片ADAR1000就是典型天線芯片代表
發布時間：2020-03-27 10:50:43 瀏覽：6729
ADI公司全稱亞德諾半導體，研發即插即用型天線芯片，推出高集成度有源天線波束成形芯片ADAR1000，其支撐相控陣雷達和通訊體系規劃人員利用緊湊的固態解決方案快速取代龐大的機械轉向天線渠道。
即插即用型天線芯片可簡化規劃，明顯減縮空中交通管制、監控、通訊和天氣監測所用相控陣雷達體系的尺度、分量及功耗。對于航空電子規劃人員而言，即插即用型天線芯片支撐平板天線陣列，這可以縮小傳統雷達體系的外形尺度，有助于規劃出更小更輕的飛機，使得沒有或僅有很少射頻經驗的規劃人員也能擴展雷達體系的性能并延長其工作壽數。

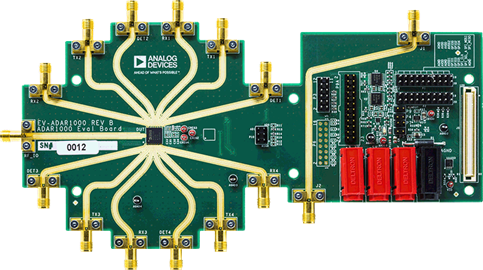

ADAR1000是4通道X和Ku頻段，用于相控陣的波束成形中心芯片。該設備在接納和發送形式之間以半雙工運轉。在接納形式下，輸入信號經過四個接納通道，并在一個公共RF_IO引腳中合并。在發射形式下，RF_IO輸入信號被分割并經過四個發射通道。在兩種形式下，ADAR1000均在射頻（RF）途徑中供給≥31dB的增益調整規模和完好的360°相位調整規模，分辨率為6位（別離小于≤0.5dB和2.8°）。
一個簡略的4線串行端口接口（SPI）控制一切片上寄存器。另外，兩個地址引腳允許SPI控制同一串行線上的最多四個設備。專用的發射和接納負載引腳還供給同一陣列中一切中心芯片的同步，而且一個引腳控制發射和接納形式之間的快速切換。
ADAR1000選用緊湊的88端子7mm×7mm LGA封裝，額定溫度規模為?40°C至+ 85°C。
4通道ADAR1000有源天線波束成形芯片可取代天線相位增益調理和數字控制所需的12個分立元件。該IC支撐X和Ku頻段上的時分雙工(TDD)。它有一個集成式T/R開關，可用來選擇公共端口作為發射(Tx)的輸入或接納(Rx)的輸出。四對Tx和Rx通道具有獨立可編程的增益和相位設置。即插即用型天線芯片可裝備為直接控制外部T/R模塊脈沖活動的各個方面，所需額定電路很少。一切設置都可以加載到內置存儲器中，以便快速訪問增益相位狀況和T/R模塊設置。ADAR1000供給可擴展的構建模塊，可快速施行針對下一代雷達和通訊體系的有源天線相控陣，無需很多第三方規劃支撐。
ADI公司正將業界最豐厚的射頻產品組合與廣泛的規劃和封裝專業技術結合，以協助客戶快速施行相控陣天線規劃。我們新推出的相控陣列產品更小更輕，功用則與典型相控陣解決方案一樣強大。它明顯縮小了天線的外形尺度，因此相控陣的潛在用途得以擴展。
