LMZM33606降壓模塊（集成電感）
發布時間：2022-04-13 16:58:35 瀏覽：948

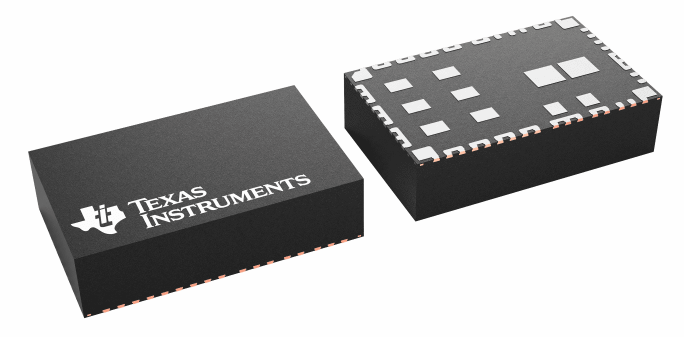

LMZM33606電源模塊是款易于應用的集成電源解決方案。它將6ADC/DC轉換器與功率MOSFET、屏蔽電感和多個無源元件集成在一個低厚度封裝中。LMZM33606只需要四個外部元器件，在設計過程中清除了環路補償和電感元件選擇過程。LMZM33606選用16mm×10mm×4mm、41針QFN封裝，易于焊接到印刷電路板上，可實現緊湊型的低厚度負載點設計。LMZM33606的整套作用包括正常功率指示、可調式軟啟動、跟蹤、同步、可編程UVLO、預偏置啟動、可選自動或FPWM模式及其過電流和超溫保護。LMZM33606可配置為逆變應用的負輸出電壓。
特性
?較小的總體解決方案尺寸：<250mm2
–需要的外部組件數低至4個
–16mm×10mm×4mmQFN封裝
?支持5V、12V、24V、28V輸入電源軌
–1V至20V輸出電壓范圍
–引腳與4ALMZM33604兼容
?符合EN55011輻射發射標準
?可配置為負輸出電壓
?用來實現設計靈活性的可調節作用
–開關頻率（350kHz至2.2MHz）
–可與外部時鐘保持同步
–可選自動模式或FPWM模式
–自動：提升輕負載下的效率
–FPWM：在整個負載上具備固定頻率
–可調式軟啟動和跟蹤輸入
–精密使能作用，用來對系統UVLO進行編程
?保護特性
–間斷模式電流限制
–超溫保護
–電源正常輸出
?可在極端環境中運行
–在85°C且無氣流的情況下具備高達50W的輸出功率
–工作結溫范圍：–40°C至+125°C
–工作環境溫度范圍：–40°C至+105°C
–通過了Mil-STD-883D沖擊和振動測試
應用
?工業生產、醫療設備和檢測設備
?通用寬輸入電壓穩壓
?反相輸出應用
