?MUN3CAD01-SC熱性能Cyntec

發布時間：2023-03-27 16:40:48 瀏覽：1058

MUN3CAD01-SC為了確保穩定性能、低損耗、更低的噪音或頂峰和良好的熱穩定性，Cyntec必須考慮某些布局因素。

1.管腳2和4之間的接地裝置連接應當為MUN3CAD01-SC底部的實芯接地層。能夠通過應用多個通孔連接上一個或多個參考平面。

2.在輸出側的管腳3(VOUT)和管腳2、4(GND)之間安裝一個高頻率陶瓷電容，盡量接近MUN3CAD01-SC以最大限度減少高頻噪音。

3.維持MUN3CAD01-SCpin5(FB)的RFB_top、RFB_bot和CFF連接布線接線。

4.為電源模塊線路（VIN、VOUT和GND）應用大規模覆銅，以最大限度減少傳輸損耗并提高熱傳導。此外，應用多個通孔連接不同層的電源模塊平面。

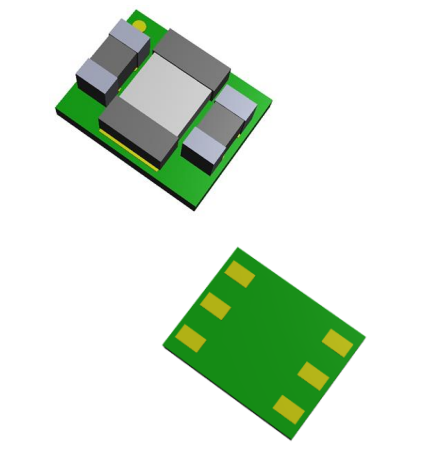

MUN3CAD01-SC (3).png

散熱性能注意事項：

所有熱試驗條件必須符合JEDECEIJ/JESD51標準規定。因此，MUN3CAD01-SC測試板尺寸為30mm×30mm×1.6mm，共2層。隨后在0LFM下用設置在有效熱導率檢測板上的組件檢測Rth（jchoke-a）。MUN3CAD01-SC設計適用于機殼溫度過低110°C時，不管輸出電流、輸入/輸出電壓或工作溫度如何改變。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源MUN3CAD01-SC產品。目前，立維創展存有大批量Cyntec電源庫存，例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。

詳情了解Cyntec請點擊：http://www.yzgnjsb.cn/brand/16.html
