EC1SA01NS非穩壓DC-DC電源模塊CINCON
發布時間：2024-07-11 08:43:22 瀏覽：528
EC1SA01NS是一款非穩壓DC-DC電源模塊，由知名品牌CINCON生產，屬于其EC1SAN系列。該模塊設計用于提供一種成本效益高、效率高、隔離電壓高且噪聲低的電源轉換解決方案。
主要特性：
非穩壓輸出：輸出電壓不是恒定的，會根據輸入電壓或負載條件的變化而變化。
低成本：提供經濟實惠的電源解決方案。
高效率：最高效率可達83%，有效提升能源轉換效率。
高隔離電壓：具備1500VDC的隔離電壓，提供良好的電氣隔離性能。
低紋波和噪聲：輸出波形平滑，噪聲低，適合對噪聲敏感的應用。
無鉭電容器：內部不使用鉭電容器，可能提高產品的穩定性和可靠性。
電氣規格：
MODEL
NUMBER | INPUT
VOLTAGE | OUTPUT
VOLTAGE | OUTPUT
CURRENT | INPUT CURRENT | %
EFF. | CAPACITOR
LOAD MAX. |
| NO LOAD | FULL LOAD |
| EC1SA01N | 5 VDC | 5 VDC | 200 mA | 40 mA | 253 mA | 79 | 220uF |
| EC1SA02N | 5 VDC | 12 VDC | 84 mA | 40 mA | 255 mA | 79 | 220uF |
| EC1SA03N | 5 VDC | 15 VDC | 67 mA | 40 mA | 254 mA | 79 | 220uF |
| EC1SA04N | 5 VDC | ±12 VDC | 42 mA | 40 mA | 258 mA | 78 | 100uF |
| EC1SA05N | 5 VDC | ±15 VDC | 33 mA | 40 mA | 254 mA | 78 | 100uF |
| EC1SA06N | 5 VDC | ±5 VDC | 100 mA | 40 mA | 270 mA | 74 | 100uF |
| EC1SA11N | 12 VDC | 5 VDC | 200 mA | 15 mA | 104 mA | 80 | 220uF |
| EC1SA12N | 12 VDC | 12 VDC | 84 mA | 15 mA | 104 mA | 81 | 220uF |
| EC1SA13N | 12 VDC | 15 VDC | 67 mA | 15 mA | 103 mA | 81 | 220uF |
| EC1SA14N | 12 VDC | ±12 VDC | 42 mA | 15 mA | 105 mA | 80 | 100uF |
| EC1SA15N | 12 VDC | ±15 VDC | 33 mA | 15 mA | 102 mA | 81 | 100uF |
| EC1SA16N | 12 VDC | ±5 VDC | 100 mA | 15 mA | 108 mA | 77 | 100uF |
| EC1SA21N | 24 VDC | 5 VDC | 200 mA | 7 mA | 52 mA | 80 | 220uF |
| EC1SA22N | 24 VDC | 12 VDC | 84 mA | 7 mA | 51 mA | 83 | 220uF |
| EC1SA23N | 24 VDC | 15 VDC | 67 mA | 7 mA | 52 mA | 81 | 220uF |
| EC1SA24N | 24 VDC | ±12 VDC | 42 mA | 7 mA | 52 mA | 81 | 100uF |
| EC1SA25N | 24 VDC | ±15 VDC | 33 mA | 7 mA | 50 mA | 82 | 100uF |
| EC1SA26N | 24 VDC | ±5 VDC | 100 mA | 7 mA | 53 mA | 79 | 100uF |

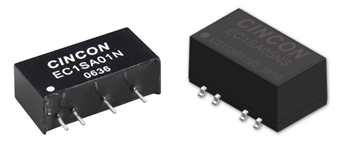

封裝形式：
- 采用行業標準的SIP/SMD封裝，便于集成和安裝。
EC1SA01NS模塊廣泛應用于通信設備、工業控制、儀器儀表等各種電子設備中，以滿足其電源轉換需求。
