QP系列微型隔離式DC/DC轉換器PICO
發布時間：2024-09-02 09:33:42 瀏覽：4403
QP系列微型隔離式DC/DC轉換器PICO提供了一種緊湊、高效的電源解決方案，適用于從4.5Vdc到72Vdc的輸入電壓范圍。這些轉換器能夠提供從5Vdc到500Vdc的穩定輸出電壓，并且輸出功率可達500W。它們的工作溫度范圍為0°C至85°C，確保在多種環境條件下都能可靠運行。
1. 輸入電壓范圍：
6QP型號：4.5-9 Vdc
12QP型號：9-18 Vdc
24QP型號：18-36 Vdc
48QP型號：36-72 Vdc
2. 輸出電壓和功率：
穩定輸出：5Vdc至500Vdc
輸出功率：高達500W
3. 性能指標：
隔離電壓：2500 Vrms
典型效率：高達90%
負載調整率：±0.5% Vout
穩壓精度：典型值120% Vout
4. 保護功能：
輸入欠壓保護
輸出過壓保護
熱關斷和自動恢復
輸出短路和過流保護
5. 其他特性：
高可靠性和閉合包裝設計
符合工業標準的傳導和輻射干擾抑制

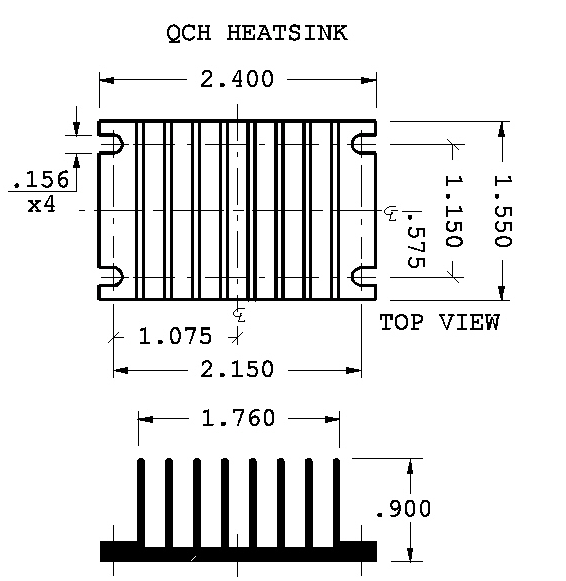

微型結構，尺寸為2.5" x 1.55" x 0.5"(PCB安裝)
應用領域
QP系列轉換器廣泛應用于需要DC/DC轉換的場合，包括但不限于：
工業過程控制
數據通信
電信系統
分布式功率架構
遠程終端單元
型號：
6QP系列 25W，單路輸出，4.5 - 9Vin
| 模型 | 范圍 |
|
| （典型值） | （MAX） |
|
|
| （V） | （V） |
| @ |
| 紋波 | 設置 |
|
|
| （W）** | FL |
| Pk-Pk，@FL | TOL. |
|
|
|
| （%） | 線 | 負載*** | （mVpp） | （%） |
|
|
|
|
| 4.5-9Vin | 10-100% |
|
|
|
|
|
|
| （%） | FL |
|
|
|
|
|
|
|
| （%） |
|
|
| 6QP5.0 | 4.5 - 9 | 5 | 20 | 73 | 4 | 2 | 50 | 0.5 |
| 6QP12 | 4.5 - 9 | 12 | 20 | 82 | 2 | 1.5 | 40 | 0.5 |
| 6QP15 | 4.5 - 9 | 15 | 25 | 82 | 2 | 1.5 | 40 | 0.5 |
| 6QP24 系列 | 4.5 - 9 | 24 | 25 | 81 | 1.5 | 1 | 20 | 0.5 |
| 6QP28 | 4.5 - 9 | 28 | 25 | 81 | 1.5 | 1 | 20 | 0.5 |
| 6QP48 | 4.5 - 9 | 48 | 25 | 80 | 2 | 1.5 | 30 | 0.5 |
| 6QP100型 | 4.5 - 9 | 100 | 25 | 82 | 3 | 2 | 20 | 0.5 |
| 6QP200型 | 4.5 - 9 | 200 | 25 | 77 | 3 | 2 | 150 | 0.5 |
| 6QP300* | 4.5 - 9 | 300 | 20 | 80 | 2.5 | 2 | 100 | 0.5 |
| 6QP400* | 4.5 - 9 | 400 | 20 | 79 | 2.5 | 2 | 200 | 0.5 |
| 6QP500* | 4.5 - 9 | 500 | 20 | 76 | 2 | 1.5 | 200 | 0.5 |
| 12QP 系列 |
| 50W，單路輸出，9-18Vin |
| PICO | 輸入電壓 | 輸出電壓 | 最大輸出功率 | 效率 | 法規 | 輸出電壓 | 輸出電壓 |
| 模型 | 范圍 |
|
| （典型值） | （MAX） |
|
|
| （V） | （V） |
| @ |
| 紋波 | 設置 |
|
|
| （W）** | FL |
| Pk-Pk，@FL | TOL. |
|
|
|
| （%） | 9-18Vin | 負載*** | （mVpp） | （%） |
|
|
|
|
| 線 | 10-100% |
|
|
|
|
|
|
| （%） | FL |
|
|
|
|
|
|
|
| （%） |
|
|
| 12QP5.0 | 9月18日 | 5 | 40 | 78 | 3 | 3 | 50 | 0.5 |
| 12QP12 | 9月18日 | 12 | 40 | 85 | 1.5 | 2 | 40 | 0.5 |
| 12QP15 | 9月18日 | 15 | 50 | 85 | 1.5 | 2 | 40 | 0.5 |
| 12QP24 | 9月18日 | 24 | 50 | 85 | 1 | 1.5 | 20 | 0.5 |
| 12QP28 | 9月18日 | 28 | 50 | 85 | 1 | 1.5 | 20 | 0.5 |
| 12QP48 | 9月18日 | 48 | 50 | 85 | 1 | 1.5 | 30 | 0.5 |
| 12QP100 系列 | 9月18日 | 100 | 50 | 86 | 1 | 1.5 | 20 | 0.5 |
| 12QP200型 | 9月18日 | 200 | 50 | 85 | 1.5 | 2 | 150 | 0.5 |
| 12QP300* | 9月18日 | 300 | 40 | 87 | 1 | 1 | 100 | 0.5 |
| 12QP400* | 9月18日 | 400 | 40 | 87 | 1 | 1 | 200 | 0.5 |
| 12QP500* | 9月18日 | 500 | 40 | 86 | 1 | 1 | 200 | 0.5 |
| 24QP 系列 |
| 50W，單路輸出，18-36Vin |
| PICO | 輸入電壓 | 輸出電壓 | 最大輸出功率 | 效率 | 法規 | 輸出電壓 | 輸出電壓 |
| 模型 | 范圍 |
|
| （典型值） | （MAX） |
|
|
| （V） | （V） |
| @ |
| 紋波 | 設置 |
|
|
| （W）** | FL |
| Pk-Pk，@FL | TOL. |
|
|
|
| （%） | 18-36 行 | 負載*** | （mVpp） | （%） |
|
|
|
|
| 輸入 | 10-100% |
|
|
|
|
|
|
| （%） | FL |
|
|
|
|
|
|
|
| （%） |
|
|
| 24QP5.0 | 18-36 | 5 | 40 | 79 | 3 | 2 | 50 | 0.5 |
| 24QP12 | 18-36 | 12 | 40 | 88 | 1 | 1.5 | 40 | 0.5 |
| 24QP15 | 18-36 | 15 | 50 | 88 | 1 | 1.5 | 40 | 0.5 |
| 24QP24 | 18-36 | 24 | 50 | 87 | 1 | 1 | 20 | 0.5 |
| 24QP28 | 18-36 | 28 | 50 | 87 | 1 | 1 | 20 | 0.5 |
| 24QP48 | 18-36 | 48 | 50 | 87 | 1 | 1 | 30 | 0.5 |
| 24QP100 系列 | 18-36 | 100 | 50 | 88 | 1 | 1 | 20 | 0.5 |
| 24QP200型 | 18-36 | 200 | 50 | 87 | 1 | 1.5 | 150 | 0.5 |
| 24QP300* | 18-36 | 300 | 40 | 90 | 0.5 | 1 | 100 | 0.5 |
| 24QP400* | 18-36 | 400 | 40 | 89 | 0.5 | 0.5 | 200 | 0.5 |
| 24QP500* | 18-36 | 500 | 40 | 89 | 1 | 1 | 200 | 0.5 |
| 48QP 系列 |
| 50W，單路輸出，36 - 72 Vin |
| PICO | 輸入電壓 | 輸出電壓 | 最大輸出功率 | 效率 | 法規 | 輸出電壓 | 輸出電壓 |
| 模型 | 范圍 |
|
| （典型值） | （MAX） |
|
|
| （V） | （V） |
| @ |
| 紋波 | 設置 |
|
|
| （W）** | FL |
| Pk-Pk，@FL | TOL. |
|
|
|
| （%） | 行 | 負載*** | （mVpp） | （%） |
|
|
|
|
| 36-72Vin | 10-100% |
|
|
|
|
|
|
| （%） | FL |
|
|
|
|
|
|
|
| （%） |
|
|
| 48QP5.0的 | 36-72 | 5 | 40 | 81 | 2 | 2 | 30 | 0.5 |
| 48QP12 | 36-72 | 12 | 50 | 83 | 1 | 1 | 20 | 0.5 |
| 48QP15 | 36-72 | 15 | 50 | 84 | 1 | 1 | 30 | 0.5 |
| 48QP24型 | 36-72 | 24 | 50 | 88 | 1 | 1 | 20 | 0.5 |
| 48QP28 | 36-72 | 28 | 50 | 88 | 1 | 1 | 20 | 0.5 |
| 48QP48 | 36-72 | 48 | 50 | 89 | 1 | 1 | 30 | 0.5 |
| 48QP100型 | 36-72 | 100 | 50 | 89 | 1 | 1 | 50 | 0.5 |
| 48QP200型 | 36-72 | 200 | 50 | 89 | 1 | 1.5 | 250 | 0.5 |
| 48QP300型 | 36-72 | 300 | 40 | 90 | 0.5 | 1 | 200 | 0.5 |
| 48QP400 系列 | 36-72 | 400 | 40 | 87 | 0.5 | 1 | 200 | 0.5 |
| 48QP500 系列 | 36-72 | 500 | 40 | 89 | 1 | 1.5 | 200 | 0.5 |
