?AD9628模數轉換器（ADC）
發布時間：2024-11-21 16:44:19 瀏覽：521

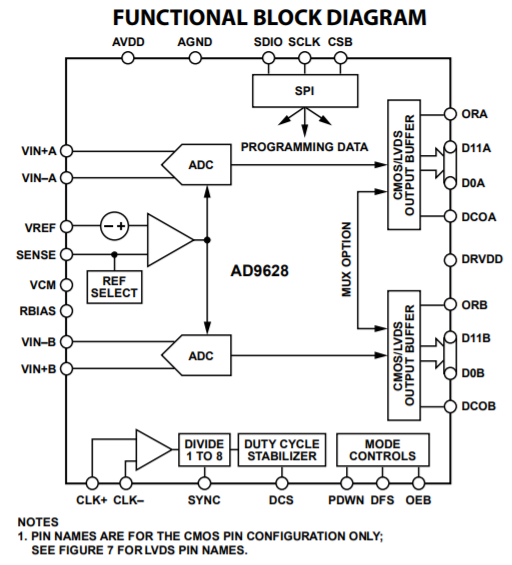

AD9628是個單片式、雙通道、1.8V電源模塊、12位、125 MSPS/105 MSPS模數轉換器（ADC）。AD9628具備高可靠性采樣和保持電源電路及其芯片中的電壓標準。
AD9628通過多級差分生產線架構設計，具備輸出糾錯邏輯性，能夠在125 MSPS數據傳輸速率下提供12位精密度，并確保在整體作業溫度范圍內沒有丟失編碼。
ADC包括幾個致力于最大限度地提高靈活性和極小化系統成本的功能性，例如可編程時鐘和數據對齊及其可編程數字測試模式形成。適用的數字測試模式包括內置的可預測性和偽隨機模式，并且通過串行端口接口（SPI）輸入的自定義用戶定義測試模式。
差分時鐘輸入控制所有內部轉換周期。可選擇的pwm占空比穩定器（DCS）補償時鐘pwm占空比的大幅度改變，從而確保優異的ADC使用性能。
數字輸出數據以偏移二進制、格雷碼或二進制補碼格式呈現。為所有ADC通道提供數據輸出時鐘（DCO），以保障接收邏輯性的正確暫存器定時。支持1.8 V CMOS或LVDS輸出邏輯電平。輸出數據也能夠多路復用到單獨輸出總線上。
AD9628提供具有RoHS標準的64導聯LFCSP，主要用于工業環境溫度（-40°C至+85°C）.
特征
1.8V模擬電源操控
1.8 V CMOS或LVDS輸出
信噪比=71.2 dBFS@70 MHz
SFDR=93 dBc@70 MHz
低功率：101 mW/通道@125 MSPS
650MHz帶寬的差分模擬輸入
中頻采樣頻率高達200 MHz
片上電壓標準和采樣保持電源電路
2 V p-p差分模擬輸入
DNL=±0.25磅/秒
串行端口控制選擇
偏移二進制、格雷碼或二進制補碼數據格式
可選擇時鐘pwm占空比穩定器
整數1比8輸入時鐘分頻器
數據輸出多路復用選擇
內嵌可選擇的數字測試模式形成
節能省電模式
應用可編程時鐘和數據對數據進行時鐘輸出
兩端對齊
應用
通信網絡
分集無線通信系統
多模數字接收機
GSM、EDGE、W-CDMA、LTE、，
CDMA2000、WiMAX、TD-SCDMA
I/Q解調系統
智能天線系統
寬帶數據應用
電源供電設備
便攜式示波器
便攜式醫學影像技術
超聲波原理
雷達探測/激光雷達
深圳市立維創展科技是ADI的經銷商。ADI芯片產品供應：放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖和光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處置器和DSP、射頻和圖形處置器、開關和分路器等。
大部分產品，均提供現貨庫存供貨。
*部分型號需申請出口許可
相關型號器件：
AD9628BCPZRL7-125
AD9628BCPZRL7-105
AD9628BCPZ-125
AD9628BCPZ-105
AD9628-125EBZ
