ADRF5300反射式SPDT開關ADI
發布時間:2024-11-28 17:07:56 瀏覽:572
ADRF5300是一種采用硅工藝制造的反射式SPDT開關。ADRF5300是為24 GHz至32 GHz的5G應用而開發的。
ADRF5300具有1.1 dB的低插入損耗、38 dB的高隔離度,以及平均28 dBm和峰值36 dBm的RF輸入功率處理能力。

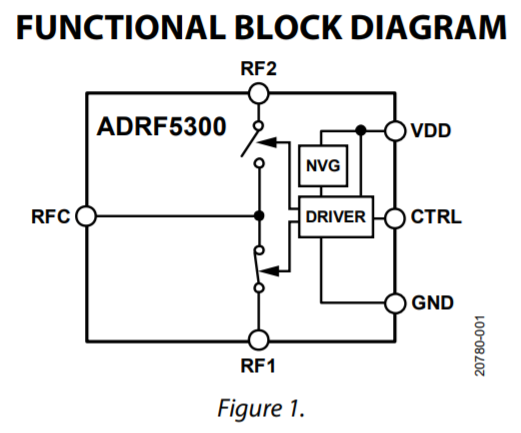

ADRF5300包含一個負電壓發生器(NVG),可在向VDD引腳施加3.3V(VDD)的單個正電源的情況下運行。ADRF5300采用CMOS和低壓晶體管到晶體管邏輯(LVTTL)兼容的控制。
ADRF5300采用20端子、3 mm×3 mm、符合RoHS標準的焊盤柵格陣列(LGA)封裝,可在-40°C至+105°C的溫度范圍內運行。
特征
反光設計
低插入損耗:1.1 dB
高隔離度:38 dB
高輸入線性度
P0.1dB:37 dBm
IP3:65 dBm
高射頻輸入功率處理
平均28 dBm
36 dBm峰值
3.3V單電源操作
內部負電壓發生器
射頻穩定時間(0.1 dB最終射頻輸出):70 ns
20端子,3mm×3mm,符合RoHS標準,焊盤柵格陣列封裝
應用
工業掃描儀
測試儀器
蜂窩基礎設施:5G毫米波
軍用無線電、雷達、電子對抗措施(ECM)
微波無線電和甚小口徑終端
