XCL244系列降壓DC/DC轉換器TOREX
發布時間：2025-01-09 15:36:48 瀏覽：458
XCL244系列是線圈和控制IC一體型的超小型，超薄型（2.25mm x 1.5mm，h=0.75mm）降壓DC/DC轉換器。

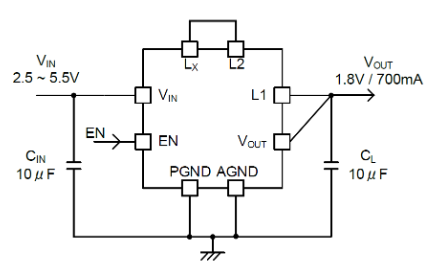

XCL244系列降壓DC/DC轉換器只需在外部器件上增加兩個陶瓷電容器就能創建電源電路。內置線圈優化了線路板布局，并最大限度減少了因器件擺放和接線而導致的故障和噪音。輸出電壓能夠在0.8V至3.6V范圍內以0.05V間隔進行相應設置。
HiSAT-COT控制的高速瞬態響應技術能夠在負載波動期間將輸出電壓降到最低，特別適合FPGA和需要輸出電壓穩定性的設備等瞬時負載波動較大的應用。
(*)HiSAT-COT是TOREX為DC/DC轉換器產品而獨自研發的高速瞬態響應技術。最適用于要求高精密以及高穩定度電源電壓的集成電路。
特征
輸入電壓范圍：2.5V ~ 5.5V
輸出電壓：0.80V ~ 1.00V (±20mV)；1.05V ~ 3.60V (±2.0%)；
頻率范圍：3.0MHz
輸出電流：700mA
電流損耗：25μA
效率：83%(VIN=3.8V,VOUT=1.8V,IOUT=400mA)
控制方式：HiSAT-COT控制，PWM/PFM自動調整；
保護特性：
熱關閉
電流限制
短路保護
功能：
軟啟動
UVLO
CL放電
電容器：兼容陶瓷電容器
工作溫度：-40℃~105℃
深圳市立維創展科技有限公司優勢分銷TOREX電源器件，大量現貨庫存，歡迎咨詢。
型號 | 類型 | 輸出電壓 | 工作頻率 | 封裝 |
XCL244B083D2-G | 軟啟動時間：0.3ms | 0.8V | 3.0MHz | USP-8B04 |
XCL244B0L3D2-G | 軟啟動時間：0.3ms | 0.85V | 3.0MHz | USP-8B04 |
XCL244B093D2-G | 軟啟動時間：0.3ms | 0.9V | 3.0MHz | USP-8B04 |
XCL244B0M3D2-G | 軟啟動時間：0.3ms | 0.95V | 3.0MHz | USP-8B04 |
XCL244B103D2-G | 軟啟動時間：0.3ms | 1V | 3.0MHz | USP-8B04 |
XCL244B1A3D2-G | 軟啟動時間：0.3ms | 1.05V | 3.0MHz | USP-8B04 |
XCL244B113D2-G | 軟啟動時間：0.3ms | 1.1V | 3.0MHz | USP-8B04 |
XCL244B1B3D2-G | 軟啟動時間：0.3ms | 1.15V | 3.0MHz | USP-8B04 |
XCL244B123D2-G | 軟啟動時間：0.3ms | 1.2V | 3.0MHz | USP-8B04 |
XCL244B1C3D2-G | 軟啟動時間：0.3ms | 1.25V | 3.0MHz | USP-8B04 |
XCL244B133D2-G | 軟啟動時間：0.3ms | 1.3V | 3.0MHz | USP-8B04 |
XCL244B1D3D2-G | 軟啟動時間：0.3ms | 1.35V | 3.0MHz | USP-8B04 |
XCL244B143D2-G | 軟啟動時間：0.3ms | 1.4V | 3.0MHz | USP-8B04 |
XCL244B1E3D2-G | 軟啟動時間：0.3ms | 1.45V | 3.0MHz | USP-8B04 |
XCL244B153D2-G | 軟啟動時間：0.3ms | 1.5V | 3.0MHz | USP-8B04 |
XCL244B1F3D2-G | 軟啟動時間：0.3ms | 1.55V | 3.0MHz | USP-8B04 |
XCL244B163D2-G | 軟啟動時間：0.3ms | 1.6V | 3.0MHz | USP-8B04 |
XCL244B1H3D2-G | 軟啟動時間：0.3ms | 1.65V | 3.0MHz | USP-8B04 |
XCL244B173D2-G | 軟啟動時間：0.3ms | 1.7V | 3.0MHz | USP-8B04 |
XCL244B1K3D2-G | 軟啟動時間：0.3ms | 1.75V | 3.0MHz | USP-8B04 |
XCL244B183D2-G | 軟啟動時間：0.3ms | 1.8V | 3.0MHz | USP-8B04 |
XCL244B1L3D2-G | 軟啟動時間：0.3ms | 1.85V | 3.0MHz | USP-8B04 |
XCL244B193D2-G | 軟啟動時間：0.3ms | 1.9V | 3.0MHz | USP-8B04 |
XCL244B1M3D2-G | 軟啟動時間：0.3ms | 1.95V | 3.0MHz | USP-8B04 |
XCL244B203D2-G | 軟啟動時間：0.3ms | 2V | 3.0MHz | USP-8B04 |
