AM204437WM-BM-R功率放大器原裝現貨
發布時間:2019-07-19 14:15:11 瀏覽:2149

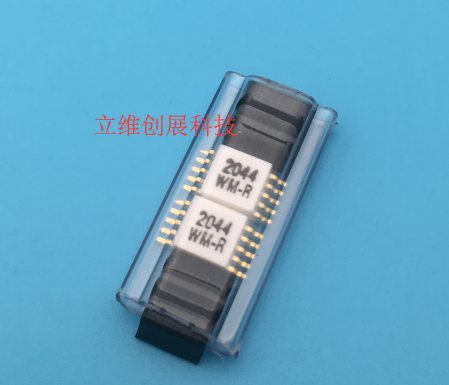

AM204437WM-BM-R功率放大器是AMCOM的GAAS MMIC功率放大器系列的一部分,該功率放大器適用于S波段功率放大器,具有30分貝增益和37分貝2.2至4.2GHz頻段的輸出功率,該功率放大器的MMIC位于陶瓷封裝中,射頻和直流引線均位于較低的封裝水平,以便于將低成本的SMT組裝到PC板上
AM204437WM-FM-R功率放大器是AM204437WM-BM-R功率放大器安裝在鍍金銅法蘭托架上。法蘭上有兩個螺孔,便于擰到一個金屬散熱器。AM204437WM-BM-R功率放大器符合RoHS。高性能使得這款放大器廣泛應用于無線互聯網接入、無線本地環路和雙向無線電等設備上。
重要提示:
1-MMIC應具有良好的散熱器,以避免過熱。如果使用SMT,使用厚度小于10的PC板密爾和確保通孔填充焊料或金屬,以降低印刷電路板的耐熱性。可以附加MMIC接地溫度最低。
2-第一、第二和第三階段的推薦電流偏差分別為100mA、300MA和1400MA。分別。
3-如果VGS1、VGS2和VGS3上沒有適當?shù)呢?fù)電壓,請勿使用VDS1、VDS2和VDS3。
4-在p1db時,從vgs1、vgs2和vgs3引腳流出的電流小于100μA、600μA和12MA。
5-外部1μF浸鉭電容器應連接到VD和VG,以分離外部偏壓引線。
AM204437WM-BM-R功率放大器特征:
寬帶從2.0到4.4GHz
高輸出功率,psat=37dbm
高增益,30dB
完全匹配;50 ohm輸入/輸出阻抗
深圳立維創展是AMCOM功率放大器的代理銷售,主營AMCOM的功率放大器,如:射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器,功率放大器,開關,衰減器,移相器以及上/下邊變頻器的定制。
詳情了解放大器可點擊:深圳立維創展科技有限公司
