AM254540WM-EM-R功率放大器AMCOM原裝庫存
發布時間:2019-12-20 15:13:37 瀏覽:1588

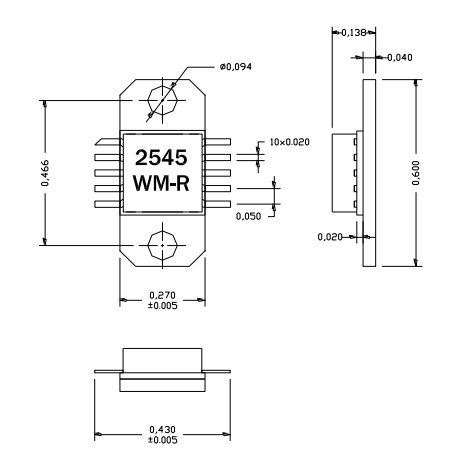

AM254540WM-EM-R是AMCOM的砷化鎵HiFET MMIC功率放大器系列的一部分。這么高效率MMIC是一個2級GaAs-pHEMT功率放大器,偏置電壓為10~13V。輸入和級間匹配網絡覆蓋2.5到4.5GHz。這個MMIC需要輸出外部匹配到您感興趣的波段之間2.5GHz至4.5GHz提供最大帶寬靈活性。例如,一個可用的評估委員會在12V的3.4到3.6GHz頻帶上具有超過17dB的增益、10瓦(40dBm)的飽和輸出功率。該MMIC是一個陶瓷封裝,在較低的封裝層次上有射頻和直流引線,以便于低成本SMT組件到PC板。當直接安裝到印刷電路板上時,請參閱應用說明AN700。由于高直流功耗,我們強烈建議將這些設備直接安裝在金屬散熱片上。AM254540WM-FM-R是安裝在鍍金銅法蘭托架上的AM254540WM-BM-R。新興市場封裝與FM封裝具有相同的占地面積,采用直引線和銅/鎢法蘭代替銅法蘭。法蘭上有兩個螺孔,便于擰到金屬散熱器上。這個MMIC是符合RoHS。
AM254540WM-EM-R特征
頻率應用從2.5到4.5GHz
高輸出功率,P1dB=38dBm
高增益>17dB
從2.5到4.5GHz匹配的輸入
高效>35%
AM254540WM-EM-R應用
WiMAX公司
MMDS
無線局域網中繼器
12V應用
AM254540WM-EM-R重要參數
頻率:2.5-4.5GHz
增益:17
P1dB(DBM):38
PSAT(DBM):39
效率:35
VD(V):12
深圳市立維創展科技是AMCOM公司總代理,其主要微波寬帶產品包括射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器,功率放大器,開關,衰減器,移相器以及上/下邊變頻器的定制。
詳情了解AM254540WM-EM-R可點擊:http://www.yzgnjsb.cn/product/80.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
