SOUTHWEST 1.85毫米（V）連接器67 GHz
發布時間：2020-10-21 15:03:59 瀏覽：2413

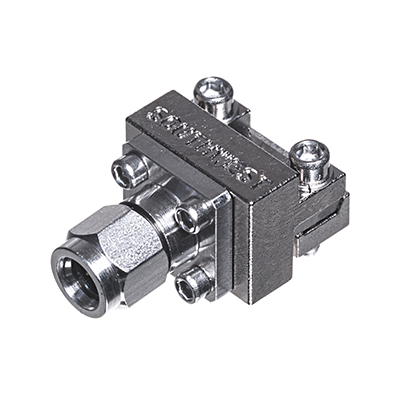

Southwest Microwave的1.85mm(V)直流至67 GHz連接器包括現場可更換的2孔和4孔法蘭安裝和標準或公制螺紋連接器、直焊接電纜連接器、夾端發射連接器和新的無焊垂直發射連接器。
1.85mm(V)連接器規范
可用附件：
50 OHM密封
發射銷和電介質
發射銷/標簽
引腳/標簽和電介質
電氣：
高達67 GHz的免費型號
低駐波率：
直流至27.0GHz....1.10：1最大值
27.0至40.0GHz.1....15:1最大值
40.0至50.0GHz.1....18:1最大值
50.0至67.0GHz....1.25:1最大值
低頻漏電<-100 dB
低插入損耗
材料/結構：
外殼：鋼，CrES合金UNS-S30300，符合ASTMA 582，按ASTMA 967-99鈍化；用于7.1.1.1；
觸點：鈹銅(Becu)，符合ASTMB 196的UNSC 17300和MIL-DTL-45204鍍金
中心接觸捕獲：以ASTMD 5205和Ultem1000為基礎，根據ASTMD 1710的聚四氟乙烯(1型，1級，B級)進行的剛性雙珠捕獲。
凸起金屬接地環，可實現360°金屬與金屬接觸。
環境：
溫度：-55°C至+165°C
深圳市立維創展科技是SOUTHWEST代理商，供應大部分產品型號原裝現貨，并協助提供技術支持與售后服務，歡迎咨詢。
1.85mm（V）插孔（母）2孔.500長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1814-06SF | .012 | 是 |
1814-03SF | .009 | 是 |
1.85mm（V）插孔（母）2孔.550長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1814-02SF | .009 | 是 |
1814-05SF | .012 | 是 |
1.85mm（V）插孔（母）2孔.625長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1814-01SF | .009 | 是 |
1814-04SF | .012 | 是 |
1.85mm（V）插孔（母）4孔.375平方
型號編號 | 接受銷直徑 | 提供氣密密封 |
1812-02SF | .009 | 是 |
1812-05SF | .012 | 是 |
1812-09SF | .009 | 是 |
1812-10SF | .012 | 是 |
1.85mm（V）插孔（母）4孔.500平方
型號編號 | 接受銷直徑 | 提供氣密密封 |
1812-01SF | .009 | 是 |
1812-04SF | .012 | 是 |
1.85mm（V）插孔（母）4孔.500SQ現場可更換電纜連接器
1.85毫米（V）插孔（母）螺栓固定垂直發射
型號編號 | 接受銷直徑 | 提供氣密密封 |
18359-001J |
| 沒有 |
1.85mm（V）插孔（母）直接焊接電纜連接器
1.85毫米（V）插孔（母）擰入
型號編號 | 接受銷直徑 | 提供氣密密封 |
1820-01SF | .009 | 是 |
1820-03SF | .009 | 是 |
1820-04SF | .012 | 是 |
1820-05SF | .012 | 是 |
1.85毫米（V）插孔（母）螺紋內六角
型號編號 | 接受銷直徑 | 提供氣密密封 |
1820-10SF | .009 | 是 |
1820-11SF | .009 | 是 |
1.85mm（V）插頭（公）2孔.550長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1813-02SF | .009 | 是 |
1813-05SF | .012 | 是 |
1.85mm（V）插頭（公）2孔.625長
型號編號 | 接受銷直徑 | 提供氣密密封 |
1813-01SF | .009 | 是 |
1813-04SF | .012 | 是 |
1.85mm（V）插頭（公）4孔.375平方
型號編號 | 接受銷直徑 | 提供氣密密封 |
1811-02SF | .009 | 是 |
1811-05SF | .012 | 是 |
1.85mm（V）插頭（公）直接焊接電纜連接器
型號編號 | 電纜 |
18270-01G | .047 |
18270-02G | .086 |
18270-03G | .086低損耗 |
18270-06Z | .047 |
18270-05G | .086低損耗 |
1.85mm（V）插頭（公）螺紋插入
型號編號 | 接受銷直徑 | 提供氣密密封 |
1821-01SF | .009 | 是 |
1821-03SF | .009 | 是 |
1821-04SF | .012 | 是 |
1821-05SF | .012 | 是 |
1.85mm（V）插頭（公）4孔.500平方
型號編號 | 接受銷直徑 | 提供氣密密封 |
1811-01SF | .009 | 是 |
1811-04SF | .012 | 是 |
