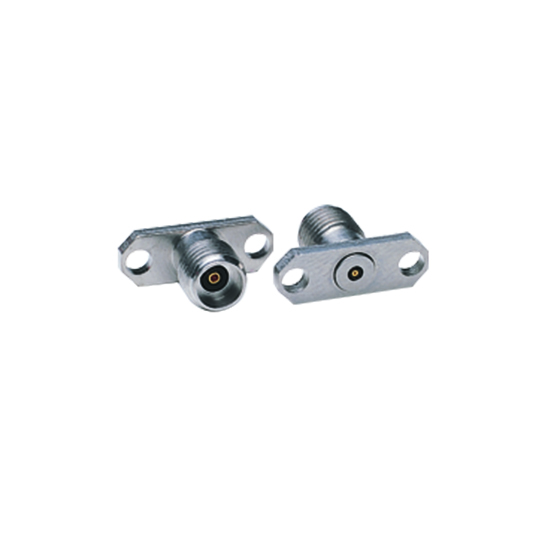

?Anritsu K型法蘭盤接頭K103F-R
發布時間:2022-11-10 16:43:00 瀏覽:579
Anritsu 的K103F-R可以緊密地粘結在K100珠或K100B密封珠上。中心引腳和微電路之間的連接可以通過幾種方式之一來實現。
Anritsu提供三種不同的微帶彈性觸控板。(滑動觸摸)所有這些觸點在溫度變化、沖擊或振動的情況下為連接提供保護。K110-1觸點適用于跡寬為0.15 mm的微帶波導和共面波導,K110-2適用于跡寬為0.41 mm的波導,K110-3適用于跡寬為0.41 mm的波導。
當使用共面波導時,一些工程師使用引腳重疊設計,這樣引腳就可以直接焊接到跡線上。
引腳可以使用帶式焊接技術連接到跟蹤線上。
銀膠也可以用來連接引腳到痕跡。
可使用多種工具手動安裝珠粒和接頭。焊接前使用01-106焊接夾具在外殼中正確定位焊珠。K103F-R工具也可以與K103M, K104F和K104M一起使用。使用01-104鉆頭 & 絲錐套件;在外殼上鉆出所需的同心孔;本套件用于微帶彈性觸摸不使用時。使用微帶彈性觸點時,可使用01-108 鉆頭 & 絲錐套件執行同樣的操作。
特征
優異性能,頻率高達 40 GHz
18 GHz以下,性能超出SMA
安全可靠
與 SMA、WSMA 和 3.5 mm 接頭兼容
可在即有網絡分析儀上完成全面測試
Anritsu公司為毫米波領域歷史悠久的主流品牌,目前,Anritsu提供高可靠性毫米波連接器、檢波器、限幅器、微波負載、功分器等產品。Anritsu尤其擅長于V波段和W波段毫米波連接器產品。Anritsu公司供應一系列的光無源及有源器件,RF及微波無源及有源器件測量解決方案。
深圳市立維創展科技是Anritsu公司的代理商,提供Anritsu公司產品包括毫米波連接器,檢波器,限幅器,微波負載和功分器,產品原裝進口,質量保證,歡迎咨詢。
詳情了解Anritsu產品請點擊:http://www.yzgnjsb.cn/brand/12.html
