?CMPA1E1F060 Ku波段功率放大器CREE
發布時間:2023-12-25 17:02:48 瀏覽:681

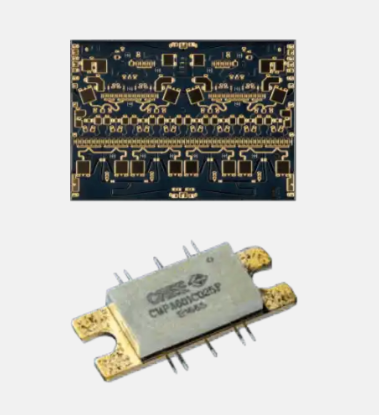

CREE的CMPA1E1F060 MMIC HPA系列借助性能卓越0.15um GaN on SiC制作工藝,兼容高至60W的功率。CMPA1E1F060的頻率范圍為13.4-15.5GHz,偏向極低Ku波段雷達探測應用以及北斗衛星上行鏈路和通用型數據鏈路應用。在飽和狀態下,CMPA1E1F060能夠實現60W的常見輸出功率和26dB的大信號增益值,并可以在各個平臺中提供。CMPA1E1F060的目的是-25dBc或更高的IM3水平,能提供25W的輸出功率和31dB的增益值,同時保證高效率。CMPA1E1F060提供優異的射頻性能和熱管理系統,并提供裸芯片和法蘭盤封裝解決方案,用戶可以優化其SWaP-C解析能夠滿足新一代特殊要求。
特征
高線性功率和效率
兼容高視頻帶寬特殊要求
優化的大數據產品
應用領域
通用型數據鏈接
軍工用和商用雷達探測
北斗衛星上行鏈路
產品規格
描述:13.75-15.5GHz,60W GaN MMIC HPA
最低頻率(MHz):13400
最高頻率(MHz):15500
最高值輸出功率(W):60
額定電壓(V):28
模式:封裝的MMIC
封裝類別:法蘭盤、模具
技術性:GaN-on-SiC
