?CMPA0560008通用寬帶28V MMIC功率放大器CREE
發布時間:2024-01-08 17:03:40 瀏覽:683

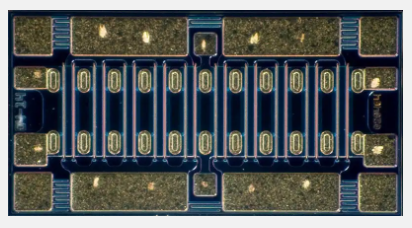

CMPA0560008S是款10W封裝形式MMIC HPA,采用高精度0.15umGaNonSiC制作工藝。CMPA0560008S的頻率范圍為0.5-6GHz,適用于各種微波射頻技術應用,例如電子戰、測試和測量、雷達探測等。CMPA0560008S能夠實現10W的飽和輸出功率和12dB的大信號增益值,而且在CW管理下一般具有40%的功率額外工作效率。CMPA0560008S選用5x5mm塑料覆蓋成型QFN封裝形式,外型精巧,提供卓越性能和環境穩定性能,使客戶能夠提高新一代體系中的SWaP-C基準。
特征
Psat:10瓦
PAE:40%
LSG:12dB
S21:19dB
S11:-11dB
S22:-8dB
連續波操作流程
占用空間小,僅5x5mm
應用領域
雷達探測
測試與測量
電子戰
通用性增強
產品規格
描述:MMIC功率放大器,10W,0.5-6GHz
最低頻率(MHz):500
最高頻率(MHz):6000
最高值輸出功率(W):10
增益值(dB):19.0
工作效率(%):40
額定電壓(V):28
模式:封裝的MMIC
封裝形式類別:表面貼裝技術
技術應用:GaN-on-SiC
