?CQB100W14鐵路DC-DC轉換器CINCON
發布時間:2024-01-23 17:20:45 瀏覽:1037

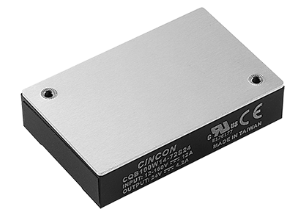

CQB100W14 100瓦12-160VDC 14:1 輸入四分之一磚鐵路DC-DC轉換器。
CINCON的DC-DC轉換器具有多種輸入范圍,從2:1到18:1輸入范圍及不同區域常見電壓。18:1 輸入范圍 DC-DC 轉換器將包括鐵路系統中所有常見電壓。CQB100W14根據優化4:1和2:1 DC-DC轉換器更加復雜的產品線,明顯幫助用戶降低生產成本。針對超寬輸入DC-DC轉換器,CQB100W14所需要的維持時間,電容器的規格就會變得相對較大。
特征
100W隔離輸出
效率高達90%
穩定開關頻率
14:1 輸入范圍
穩壓電路輸出
遠程控制開/關
低空載功能損耗
全面保護(OTP/OCP/OVP/UVLO)
3000Vac I/O 隔離
工作機殼溫度 -40 至 +105℃
四分之一磚尺寸滿足行業標準 2.28”x1.45”x0.5”
CB檢驗證書IEC62368-1
外部電路滿足 EN55032/EN55035/EN50155 標準
UL62368-1 第二次(加強絕緣)認證
沖擊和震動滿足 EN50155 (EN61373) 標準
滿足阻燃和煙塵 EN45545-2 標準
5000m工作海拔
具備總線和外部 UVLO 功能性的選項規格
零件號 | 輸入電壓 | 輸出電壓 | 輸出電流 | 空載輸入電流 | 效率 (%) | 輸入/輸出隔離電壓 |
CQB100W14-72S05 | 12~160V | 5V | 20A | 20mA | 87.5 | 3000Vac |
CQB100W14-72S12 | 12~160V | 12V | 8.3A | 20mA | 88 | 3000Vac |
CQB100W14-72S15 | 12~160V | 15V | 6.7A | 20mA | 89 | 3000Vac |
CQB100W14-72S24 | 12~160V | 24V | 4.2A | 15mA | 89 | 3000Vac |
CQB100W14-72S28 | 12~160V | 28V | 3.6A | 15mA | 90 | 3000Vac |
CQB100W14-72S54 | 12~160V | 54V | 1.85A | 20mA | 90 | 3000Vac |
CQB100W14-72S05N | 12~160V | 5V | 20A | 20mA | 87.5 | 3000Vac |
CQB100W14-72S12N | 12~160V | 12V | 8.3A | 20mA | 88 | 3000Vac |
CQB100W14-72S15N | 12~160V | 15V | 6.7A | 20mA | 89 | 3000Vac |
CQB100W14-72S24N | 12~160V | 24V | 4.2A | 15mA | 89 | 3000Vac |
CQB100W14-72S28N | 12~160V | 28V | 3.6A | 15mA | 90 | 3000Vac |
CQB100W14-72S54N | 12~160V | 54V | 1.85A | 20mA | 90 | 3000Vac |
