KSFLO27R5-100-12 Ku波段低噪聲鎖相轉換器Synergy

發布時間：2024-03-27 08:59:47 瀏覽：851

　　Synergy微波的 KSFLO27R5-100-12是一款Ku波段超低噪聲鎖相轉換器，采用小包裝，具有多個顯著的特點和參數數據。首先，它的工作頻率(Fo)達到了27.5GHz，非常適合于高頻應用。其次，該設備的輸出功率高達28dBm，確保了強大的信號輸出能力。

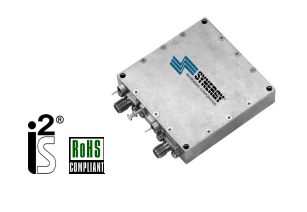

KSFLO27R5-100-12 Ku波段低噪聲鎖相轉換器Synergy

　　在輸入方面，其參考輸入頻率為100MHz，而參考輸入級可以在-3到+3dBm的范圍內變化，提供了較寬的輸入范圍。在供電方面，該設備的電壓(Vcc)為12mA Max.，而最大電流(Icc)為400mA Max.，這意味著它可以在穩定的電源供應下運行。

　　該設備的噪聲性能非常出色。其諧波抑制能力(2Fo)達到了25dBc(最小)，而次諧波抑制(3Fo)也達到了27dBc(最小)。此外，輸出雜散和參考側帶的抑制分別達到了60dBc(最小)，進一步保證了信號的純凈度。

　　在相位噪聲方面，該轉換器表現出色。在1kHz時，其相位噪聲為-85dBc/Hz;在10kHz時為-88dBc/Hz;在100kHz時為-98dBc/Hz;在1MHz時為-112dBc/Hz;在10MHz時更是達到了-145dBc/Hz，這些指標均表明其低噪聲性能優越。

　　此外，該設備還具備鎖檢測功能，通過CMOS信號表示鎖定和解鎖狀態，方便用戶進行監控和調整。在操作溫度方面，它可以在-20至+50°C的范圍內正常工作，同時存儲溫度范圍為-40至+85°C，展現出良好的溫度適應性。

　　最后，需要注意的是，為了確保設備的穩定運行并避免超過最大操作溫度，用戶需要提供足夠的散熱措施。

規格參數：

Frequency (Fo)	27.5 GHz
Output Power	28 dBm
Reference Input Frequency	100 MMHz
Reference Input Level	-3 t0+3dBm
Supply Voltage	Vcc (Vdc）	Icc (mA Max.)
	+12	400
*Harmonics (2Fo)**	25 dBc (Min.)
*Sub-Harmonic (3Fo)**	27 dBc (Min.)
Output Spurious	60 dBc (Min.)
Reference Sideband	60 dBc (Min.)
Output Load Impedance	50 Ohms (Nom.)
Typical Phase Noise	Qffset	Phase Noise
	②1kHz	85 dBc/Hz
	@10 kHz	-88 dBc/Hz
	@100 kHz	98 dBc/Hz
	@1 MHz	-112 dBc/Hz
	@10 MHz	-145 dBc/Hz
Lock Detect Indicator	CMOS High (Lock),CMOS Low(Unlock)
Operating Temperature Range	20 to +50 °℃
Storage Temperature Range	40 to +85C
·Requires adequate heat sinking to avoid exceeding the maximum operating temperature

　　綜上所述，Synergy超低噪聲鎖相轉換器KSFLO27R5-100-12是一款具有高性能、低噪聲、寬輸入范圍以及良好溫度適應性的設備，適用于各種要求嚴格的高頻應用場景。

深圳市立維創展科技是Synergy的經銷商，主要提供Synergy微波壓控振蕩器、晶體振蕩器、鎖相振蕩器、鎖相環頻率合成器、混頻器等產品，產品位于美國北部的直接通道，快速響應中國客戶的需求。歡迎咨詢。
