ATM Microwave P1100與P2100系列360°/GHz移相器
發布時間:2024-04-01 09:39:07 瀏覽:594

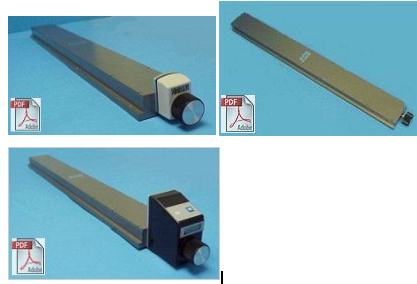

ATM Microwave的P1100與P2100系列360°/GHz移相器是高性能的微波器件,廣泛應用于通信、雷達等領域。它們具有出色的射頻功率處理能力,平均功率達100W,峰值功率高達3kW,滿足高功率應用需求。同時提供數字計數撥盤選項和直讀選項,方便用戶精準調整相位。
兩款移相器均具備寬頻率范圍和精確相移能力,標準可調相移范圍從0至360°/GHz,撥盤精度達到±0.35°/GHz。機械性能穩定,采用耐腐蝕材料制造,確保長久使用。
P1100和P2100系列360°/GHz移相器由ATM Microwave推出,具有以下優化:
一般規格:
- 射頻功率:平均100W,峰值3kW
- 射頻連接器:SMA/N型
- 標準可調相移范圍:0至360°/GHz
- DRE型號的撥盤精度:+/- 0.35°/GHz
- 可調組延遲最小值范圍:0至1.016ns
- 插入階段 @ 1.0 GHz:最小設置為1375°
- 可設置:多匝軸和線性控制下,精度優于1.0度,1.0GHz下每圈大約為3.5°
- 溫度穩定性:0.025°/DC°/GHz
機械特性:
- 尺寸:24.0“ x 3.0” x 1.2“
- 主體材質:鋁
- 連接器材質:不銹鋼
- 控制方式:直徑0.25”多圈非平移軸,從最小到最大相位調整大約需100圈
- 表面處理:采用獨特的耐腐蝕316不銹鋼環氧涂層,符合MIL-F-14072標準,顏色為塵土飛揚灰色
型號:
型號(SMA) | 型號(N型) | 頻率 GHz | 最小相位調整 | I.L. | 駐波比最大值/典型值 |
dB max | |||||
P1102 | P2102 | 直流 - 1.0 | 360°/千兆赫 | 0.5 | 1.3 / 1.25 |
P1103 | P2103 | 直流 - 2.5 | 360°/千兆赫 | 0.8 | 1.5 / 1.25 |
ATM Microwave是美國老牌子的微波元件生產商。主要產品為同軸和波導器件產品,功能包含適配器、衰減器、耦合器、移相器、終端負載,及其Ka波段通訊衛星器件系列,產品滿足空間應用標準和驗證.
深圳市立維創展科技有限公司,持續ATM microwave代理渠道,為中國客戶提供技術支持。
詳情了解ATM Microwave請點擊:http://www.yzgnjsb.cn/brand/53.html
