ADA4945-1高速全差分ADC驅動器ADI
發布時間：2024-04-12 08:38:11 瀏覽：575
ADA4945-1是一款功能強大的全差分放大器，適用于各種數據采集與信號處理應用。它具有低噪聲、低失真的特點，能在3 V至10
V的寬電源電壓范圍內工作。該器件提供兩種可選功率模式，適用于驅動高分辨率、高性能ADC，比如Σ-Δ型和SAR型ADC。
ADA4945-1采用專有硅鍺(SiGe)互補雙極性工藝制造，保證了極低的失真水平和僅為1.8
nV/√Hz的輸入電壓噪聲。它還提供了可調共模電壓，能與多個ADC的輸入共模電壓相匹配。內部共模反饋環路可提供出色的輸出平衡，并抑制偶數階諧波失真產物。

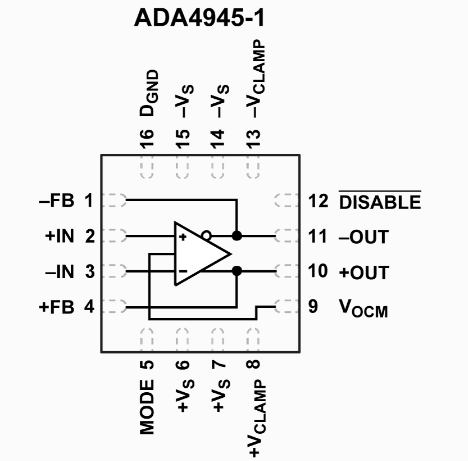

此外，ADA4945-1采用符合RoHS標準的3 mm × 3 mm、16引腳LFCSP封裝，工作溫度范圍為?40°C至+125°C。
該產品適用于以下領域：
- 低功耗Σ-Δ型、PulSAR?和SAR ADC驅動器
- 單端轉差分轉換器
- 差分緩沖器
- 醫療成像
- 過程控制
- 便攜式電子設備
主要特性包括：
- 寬電源電壓范圍：3 V至10 V
- 寬輸入共模電壓范圍： ?VS至 +VS ? 1.3 V
- 軌到軌輸出
- 采用額定雙電源工作模式
- 全功率模式：4 mA (145 MHz)，低功率模式：1.4 mA (80 MHz)
- 低諧波失真：?133 dBc HD2和?140 dBc HD3 (1 kHz)，?133 dBc HD2和-116 dBc HD3 (100
kHz)
- 快速建立時間：18位：100 ns，16位：50 ns
- 輸入電壓噪聲：1.8 nV/√Hz，f = 100 kHz
- 最大失調電壓：±115 μV(?40°C至+125°C)
- 用于ADC輸入保護的可調輸出箝位
| Model' | Temperature Range | Package Description | Packaqe Option | Ordering Quantity | Marking Code |
| ADA4945-1ACPZ-R2 | -40℃ to +125℃ | 6-Lead LFCSP | CP-16-22 | 250 | C9D |
| ADA4945-1ACPZ-RL | -40℃to+125℃ | 16-Lead LFCsp | CP-16-22 | 500 | C9D |
| ADA4945-1ACPZ-R7 | -40℃ to+125℃ | 16-Lead LFCSp | CP-16-22 | 1.50 | C9D |
| ADA4945-1CP-EBZ |
| Evaluation Board |
|
|
|
| AMC-ADA4945-1EBZ |
| ADC Mezzanine Card |
|
|
|
深圳市立維創展科技是ADI的經銷商。ADI芯片產品供應：放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖和光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處置器和DSP、射頻和圖形處置器、開關和分路器等。
大部分產品，均提供現貨庫存供貨。*部分型號需申請出口許可 ，歡迎咨詢！！！
