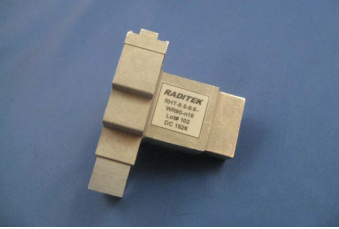

RHT-8.5-9.6-WR90-n16波導混合三通RADITEK
發布時間:2024-04-30 08:49:55 瀏覽:613
RHT-8.5-9.6-WR90-n16波導混合三通RADITEK是一款專業的微波器件,專為8.5-9.6GHz頻段設計,并采用了WR90波導尺寸標準。這款產品屬于Hybrid Tee系列,具有H Plane Folded結構,能夠實現高效的微波信號分配與合成。
該產品的主要特性包括優異的VSWR(電壓駐波比)性能,H臂的VSWR最大值為1.10:1,確保了信號的穩定傳輸。同時,其E臂之間的隔離度高達40dB,有效地減少了信號之間的干擾。此外,平行臂之間的隔離度也表現出色,為微波系統的穩定工作提供了有力保障。
在結構上,RHT-8.5-9.6-WR90-n16采用了特殊的Flange integral cast to the tee連接方式,使得整個波導混合三通結構緊湊、可靠。這種連接方式不僅提高了產品的機械強度,還優化了微波信號的傳輸路徑,減少了信號損耗。
RADITEK作為專業的微波器件制造商,一直致力于為客戶提供高質量、高性能的產品。RHT-8.5-9.6-WR90-n16波導混合三通作為其中的一款優秀產品,廣泛應用于各種微波系統中,如雷達、通信、測試與測量等領域。
參數:
Specifications Units | ||
Frequency range | 8.5-9.6 | GHz |
Waveguide size | WR90 | |
VSWR-H Arm | 1.10:1 | max |
VSWR-E Arm | 1.10:1 | max |
solation between E&H Arms | 40 | dB min |
solation between Parallel Arms | 28 | dB min |
llnhalance | 0.10 | dB |
Common wall thickness | 0.050 | nches |
E&H Arms Termination | WG | |
Parallel Arms Termination | Corra | |
Recommended Dual Flange | 90FS82* |
