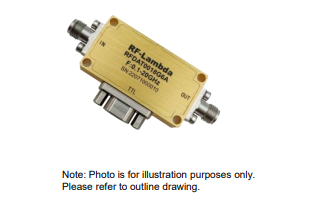

RFDAT0018G1B數字控制步進衰減器RF-LAMBDA
發布時間:2024-05-16 09:09:59 瀏覽:517
RFDAT0018G1B是一款高性能的吸收式數字控制步進衰減器,設計用于在0至18GHz的頻率范圍內工作。它能夠處理高達30dBm的最大功率輸入,并提供2.5dB的插入損耗。該衰減器的典型衰減范圍為20dB,適用于在-40℃至+85℃的寬溫度范圍內工作。
特性:
- 頻率范圍:0-18 GHz
- 衰減范圍:20 dB
- 衰減平坦度:±1.0 dB(相對于插入損耗)
- 控制位:Bit
- 控制步進大小:20 dB
- 插入損耗:2.5 dB
- 插入損耗溫度系數:0.003 dB/℃
- 輸入VSWR(所有衰減狀態):1.5:1
- 輸出VSWR(所有衰減狀態):1.5:1
- 輸入1dB壓縮點(P1dB):27 dBm
- 三階截點(IP3)輸入:43 dBm
- 切換速度:典型值200 ns
- 偏置電流(+5V):典型值20 mA
絕對最大額定值:
- 偏置電壓:+5V±10%
- RF輸入功率:+30 dBm
其他信息:
- 工作溫度:-40°C至+85°C
- 阻抗:50 Ohms
- 輸入/輸出連接器:SMA-Female(輸入)- SMA-Female(輸出)
- 接口和控制連接器:MICRO-D9(Female)
- 封裝:環氧樹脂密封(標準),可選的是氣密密封
典型應用:
RFDAT0018G1B數字控制步進衰減器廣泛應用于無線基礎設施、軍事和航天應用、測試儀器、雷達系統、5G無線通信、微波無線電系統、TR模塊、研發以及蜂窩基站等領域。其精確的數字控制和寬頻率范圍使其成為需要精確信號調節和控制的系統的理想選擇。
