DBR1000/DBR1001/DBR2000/DBR2001/DBR2004/DBR2005數據總線開關繼電器North Hills

發布時間：2024-05-20 08:56:11 瀏覽：620

　　North Hills 的DBR1000和DBR2000系列數據總線開關繼電器是專為MIL-STD-1553數據總線系統的測試和仿真而設計的。這些繼電器在需要重新配置總線系統時提供了極大的靈活性和便利性。

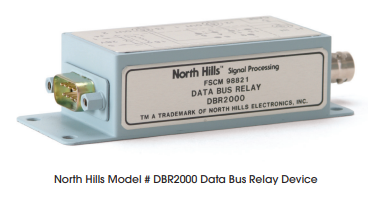

DBR1000/DBR1001/DBR2000/DBR2001/DBR2004/DBR2005數據總線開關繼電器North Hills

　　DBR1000和DBR1001型號是雙刀單擲(2P1T)繼電器，它們可以作為開關使用，允許用戶在不實際斷開電纜的情況下，將單個遠程終端(RT)或整個總線段從總線網絡中斷開。這種設計簡化了維護和測試過程，同時保持了系統的完整性。

　　DBR2000、DBR2001、DBR2004和DBR2006型號則是雙刀雙擲(2P2T)繼電器，它們提供了更多的靈活性，允許用戶將儀表或RT從一個總線或分支線切換到另一個總線或分支線，或者重新配置總線網絡。這些繼電器特別適用于需要頻繁切換和重新配置的測試環境。

　　DBR2004型號具有內置的終結器，這對于確保總線信號的正確終止和減少反射至關重要。而DBR2005和DBR2006型號則提供了出色的隔離性能，高達90 dB的分離，這在處理紅色/黑色或安全總線情況時尤為重要，因為它們需要高度的信號隔離來保證安全性。

　　這些繼電器的特點包括：

　　- 高達90 dB的隔離性能。

　　- 提供2P1T或2P2T的配置。

　　- 非常適合用于測試和仿真，因為它們允許在不中斷系統運行的情況下進行測試。

　　- 無需更換電纜，簡化了操作并減少了潛在的故障點。

　　- 設計簡單易用，技術人員可以快速上手并進行操作。

規格參數：

Parameter	MODEL#
Parameter	DBR-1000	DBR-1001	DBR-2000	DBR-2001	DBR-2004	DBR-2005
Contact Arrangement	2P1T	2P1T	2P2T	2P2T	2P2T	2P2T
Inserfion Loss	25 dB max	25 dB max	25 dB max	25 dB max	25 dB max	25 dB max
solafion Befween Ports 1 MHz	60 dB min	60 dB min	60 dB min	60 dB min	90 dB min	90 dB min
10 MHz	50 dB min	50 dB min	50 dB min	50 dB min	90 dB min	90 dB min
100 MHz					80 dB min	80 dB min
Connectors Bus Control	BJ71 or Equivalent High/Blue to Center DE9M-PIN1=(+),PIN5 =(-)
Coil Voltage Nominal	28VDC	5VDC	28VDC	5VDC	5VDC	28VDC2
Min-Max	16-48VDC	3.5-10	16-48VDC	3.5-10	3.5-10	16-48VDC
Resistance,ohms	2880	125	2880	125	125	1440
Insulation Withstanding	500Vac	500Vac	500Vac	500Vac	500Vac	500Vac
Case and Base Material	CRS Hot Tin Dipped

深圳市立維創展科技是North Hills的經銷商，提供North Hills產品領域包含寬帶變壓器，寬帶巴倫變壓器，測試級回波損耗橋等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
