AHP0010-20-3040射頻功率放大器WENTEQ

發布時間：2024-05-22 08:56:57 瀏覽：672


　　AHP0010-20-3040射頻功率放大器是WENTEQ公司生產的一款高性能微波設備。它具有以下特點：

　　1. 高功率輸出：能提供高達10瓦特的P-1dB功率輸出，確保信號傳輸的強度和效率。

　　2. 良好的VSWR：具有穩定的VSWR，保證了放大器在工作過程中的穩定性。

　　3. 高效Class AB操作方式：采用Class AB操作方式，即在保持高效率的同時保持較低的功耗。

　　4. SMA類型的女性連接器：采用SMA類型的女性連接器，方便與其他微波設備連接。

　　在電氣方面，該放大器的操作溫度范圍為-20至+65°C，存儲溫度范圍為-45至+125°C，滿足寬溫條件下的使用需求。電氣參數包括頻率范圍(88.0-108.0 MHz)、P-1dB壓縮點(+39.0至+40.0 dBm)、輸出IP3(55.0 dBm)等，表明該放大器在射頻性能上表現優異。

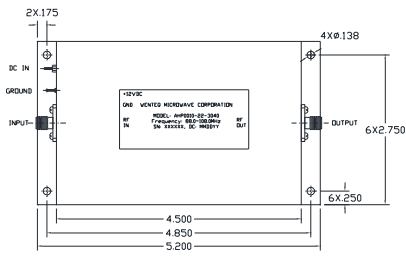

　　在機械結構方面，該放大器尺寸約為5.2x3.0x1.0英寸，緊湊的尺寸適合在設備內部或外部安裝。具有DC IN、GRDUND、INPUT、OUTPUT等連接點，方便與外部電路連接。

規格參數：

Parameters	Units	Specifications
Parameters	Units	Minimum	Typical	Maximum
Frequency Range	MHz	88.0		108.0
P-1dB Compression Point	dBm	+39.0	+40.0
Output IP3	dBm		55.0
Nominal Gain@25°℃ base plate temperature	dB	27.0	30.0	33.0
Gain flatness	dB		+/-1.0
Gain Variation over temperature	dB		+/-1.5
Input VSWR			1.5:1	2.0:1
Output VSWR			1.8:1	2.0:1
Spurious	dBc			-60.0
Operating Temperature	℃	40.0		+75.0
Survival Temperature	℃	-45.0		+125.0
DC Power Supply Voltage	V	48.0	50.0	53.0
DC Curren Quiescent (no RF) aPout=+40dBm	mA		100 500	200 650
In/Out connectors		SMA-type female
Size	inches	5.2x3.0x1.0

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
