3427-20/234-25/50+雙工器KR Electronics

發布時間：2024-05-31 08:39:12 瀏覽：519

　　KR Electronics 3427-20/234-25/50+雙工器是一款工作在19.95MHz和233.9MHz的表面貼裝雙工器。這種雙工器的設計旨在為表面貼裝應用提供有效的頻率分離，且能適應50歐姆的負載。如有需要，也可提供其他頻率的選擇。

3427-20/234-25/50+雙工器KR Electronics

Parameter	Bandpass 1	Bandpass 2
Center Frequency (Fc）	19.95 MHz	233.9 MHZ
Ports	Port 1 to Port 2	Port 1 to Port 3
Insertion Loss at Fc	1 dB max	1 dB max
Source Impedance at Port 1	25Ω
Load Impedance at Port 2	50 Ω
Load Impedance at Port 3	50 Ω
3 dB Bandwidth	Approximately 10 MHz	Approximately 81 MHz
Loss at 250 MHz	75 dB min
Loss at 19.95 MHz		80 dB min
DC Blockin	No DC path to Ground all Ports No DC path from Port 1 to Port 2	No DC path to Ground all Ports No DC path from Port 1 to Port 3

　　該雙工器的特點包括：

　　- 工作頻率：19.95MHz和233.9MHz

　　- 源阻抗為25歐姆

　　- 負載阻抗為50歐姆

　　- 表面貼裝設計

　　- 其他頻率可供請求

　　典型的性能表現在插入損耗和回波損耗的性能圖表中，確保了在整個頻譜范圍內信號分離最佳，信號損失最小。

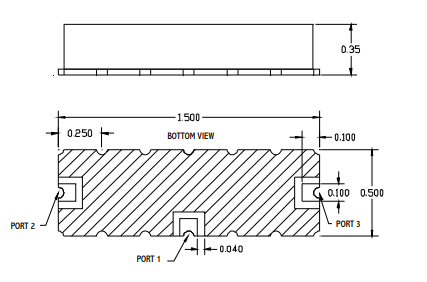

　　物理尺寸方面：

　　- 表面貼裝包裝

　　- 尺寸：請參閱提供的圖表以獲取詳細尺寸

　　- 引腳溫度公差：260°C下10秒

　　這款雙工器非常適合需要精確頻率分離且最小化信號損失的應用，并且設計用于易于集成到各種電子系統中。

KR Electronics是美國一家資深射頻濾波器設計公司，服務于軍工與商業市場。其濾波器產品Bandpass Filter(帶通濾波器）、Highpass Filters(高通濾波器）、Lowpass Filters（低通濾波器）、Root Cosine Filters(根余弦濾波器)、Notch Filters(陷波濾波器)、Diplexer Filters（雙工濾波器）、Equalizers(平衡濾波器）等，產品特色以極低頻率和優秀參數著稱。

深圳市立維創展科技有限公司授權代理銷售KR Electronics濾波器產品。并提供售前和售后技術支持服務，歡迎咨詢。
