TV32/TV50熱VAC測試電纜MegaPhase
發布時間：2024-06-13 08:49:48 瀏覽：613

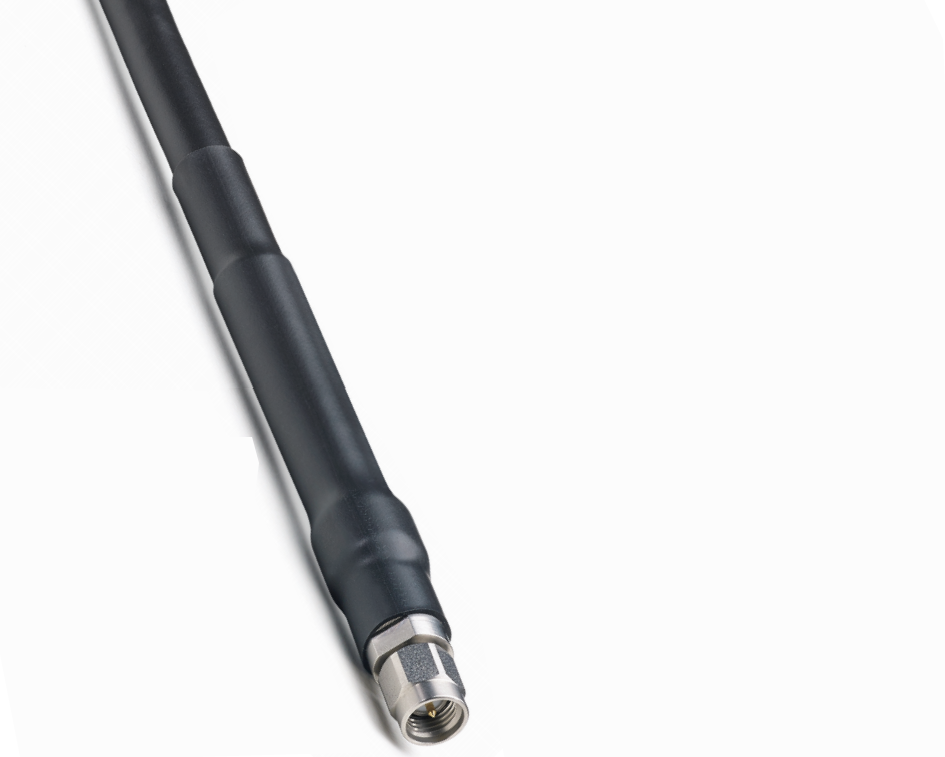

MegaPhase的50GHz熱VAC測試電纜是一款專為極端環境下的測試需求而設計的高性能電纜。這款電纜特別適用于空間和機載系統的測試，能夠在高溫和高真空條件下穩定工作，非常適合用于熱真空艙、高度艙、熱沖擊測試等場景。
主要特點：
低排放：適合在潔凈室等對環境污染要求極高的場所使用。
相位穩定：能夠在溫度變化或機械應力下保持信號的相位穩定，確保測試數據的準確性。
通風連接器：通過減少電纜內部的氣壓變化，提高連接的可靠性。
理想用于高架測試：適用于大型測試環境，如RF有效載荷的測試。
堅固的結構：具有耐用的外層和內部構造，能夠承受嚴酷的環境條件。
技術規格：
最大頻率：50 GHz
阻抗：50Ω名義值
傳播速度：根據不同型號(如TV32和TV50)有所不同
內導體：鍍銀銅
介質：PTFE(TV32)和發泡FEP(TV50)
屏蔽效果：良好的屏蔽性能，減少干擾
外部導體：鍍銀銅編織/箔或GrooveTube? Cu
介電強度：TV32為10 kV at 60 Hz，TV50為1.2 kV at 60 Hz
可用連接器：包括多種類型，如1.85mm、2.4mm、2.92mm、3.5mm、7mm、7-16 DIN、BNC、SMA、TNC、Type
N、ZMA、ZN等
機械數據：
- 包括最大組裝長度、靜態彎曲半徑、重量、抗壓碎性和操作溫度范圍等，這些數據對于選擇適合特定測試環境的電纜至關重要。
型號參數：
| Frequency | TV32 Series* | TV50** | Conn
Loss
dB | VSWR |
| Attenuation | Attenuation |
| Band | GHz | dB/ft | dB/m | dB/ft | dB/m |
| UHF | 0.3 | 0.062 | 0.203 | 0.104 | 0.341 | 0.006 | 1.10 |
| 0.5 | 0.082 | 0.268 | 0.135 | 0.443 | 0.009 |
| 0.8 | 0.106 | 0.348 | 0.172 | 0.566 | 0.012 |
| L | 1.0 | 0.120 | 0.394 | 0.194 | 0.635 | 0.014 |
| S | 2.0 | 0.178 | 0.585 | 0.279 | 0.915 | 0.024 | 1.15 |
| 2.4 | 0.199 | 0.652 | 0.307 | 1.009 | 0.027 |
| 3.0 | 0.227 | 0.744 | 0.347 | 1.137 | 0.032 |
| C | 4.0 | 0.270 | 0.885 | 0.405 | 1.328 | 0.040 |
| 6.0 | 0.347 | 1.138 | 0.505 | 1.658 | 0.055 |
| X | 8.0 | 0.417 | 1.367 | 0.593 | 1.945 | 0.070 | 1.20 |
| 10.0 | 0.482 | 1.580 | 0.672 | 2.205 | 0.084 | 1.25 |
| 12.4 | 0.555 | 1.822 | 0.759 | 2.491 | 0.101 | 1.30 |
| Ku | 15.0 | 0.631 | 2.070 | 0.847 | 2.779 | 0.118 |
| 18.0 | 0.715 | 2.345 | 0.941 | 3.089 | 0.139 | 1.35 |
| K | 20.0 | 0.769 | 2.522 | 1.001 | 3.285 | 0.152 |
| 22.0 | 0.821 | 2.695 | 1.059 | 3.475 | 0.165 |
| 24.0 | 0.873 | 2.865 | 1.115 | 3.659 | 0.178 |
| 26.5 | 0.937 | 3.073 | 1.183 | 3.881 | 0.194 | 1.40 |
| Ka | 28.0 | 0.974 | 3.196 | 1.223 | 4.011 | 0.204 |
| 30.0 | 1.024 | 3.358 | 1.274 | 4.181 | 0.217 |
| 32.0 | 1.072 | 3.518 | 1.325 | 4.347 | 0.230 |
| 34.0 |
|
| 1.375 | 4.510 | 0.243 | 1.45 |
| 36.0 |
|
| 1.423 | 4.669 | 0.256 |
| V | 40.0 |
|
| 1.518 | 4.980 | 0.281 | 1.50 |
| 45.0 |
|
| 1.633 | 5.356 | 0.313 |
| 50.0 |
|
| 1.743 | 5.719 | 0.344 | 1.55 |
深圳市立維創展科技授權代理銷售MegaPhase產品，主要提供MegaPhase產品的穩相電纜和電纜組件，并提供售后支持服務，歡迎咨詢。
