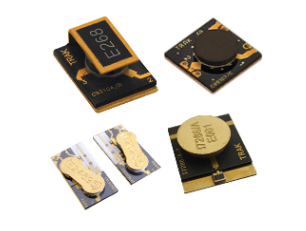

RF-Labs微帶型隔離器和環形器2.7-31GHz
發布時間：2024-09-13 08:39:14 瀏覽：4591
RF-Labs的微帶型隔離器和環形器以其寬帶結構、輕質量和緊湊體積著稱，特別適用于空間和地面AESA電橋應用。自上世紀九十年代末由TRAK研發以來，這些產品已廣泛應用于民用對地觀測衛星和科學應用地面觀測工作。
首批產品雖與當前產品差異較大，但通過現代材料和工藝的優化，性能顯著提升，操作頻寬達40%，C頻段功率容量達50W CW。自2001年為Cosmo
SKYMED項目供應以來，RF-Labs已交付超過73,000件接頭，并在24個有效載荷中發揮作用。此外，已向客戶供應了C、X、Ku和K頻段的帶狀線型產品。
RF-Labs已為空間和地面雷達及工業電信供應了逾40萬件微帶型隔離器和環形器，覆蓋2.7 GHz到31
GHz的頻段，具備卓越的線性穩定性和射頻性能。
特征：
- 免調諧的寬帶結構
- 最輕質量，適合空間和地面AESA應用
- 利用豐富經驗積累的工藝和材料制造
- 40%工作帶寬，C頻段功率容量50W CW
- 空間應用資質，適用于電橋應用
- 卓越射頻性能
- 免ITAR
- 性能覆蓋2.7 GHz到31 GHz
應用：
- 空間和地面雷達
- 工業電信
- 科學應用地面觀測工作
頻段規格參數：
| 通常在100C范圍內操作 |
| 操作頻段[GHz] | 插入損耗[最大值dB] | 回波損耗[最小值dB] | 絕緣損耗[最小值dB] | 應用 | 注釋td> |
| 3.4 至 4.2 | 0.3 | 21 | 21 | 空間與國防 | 環形器 |
| 5.0 至 6.0 | 0.3 | 21 | 21 | 國防 | 環形器 |
| 5.2 至 5.9 | 0.3 | 21 | 21 | 空間與國防 | 環形器 |
| 5.7 至 7.1 | 0.3 | 21 | 21 | 空間 | 環形器與隔離器 |
| 5.8 至 6.5 | 0.3 | 21 | 21 | 空間與國防 | 環形器與隔離器 |
| 7.8 至 8.5 | 0.3 | 21 | 21 | 空間與國防 | 環形器與隔離器 |
| 8.0 至 12.0 | 0.3 | 15 | 15 | 空間與國防 | 環形器與隔離器 |
| 8.5 至 9.6 | 0.3 | 21 | 21 | 國防 | 環形器與隔離器 |
| 8.9 至 10.7 | 0.3 | 21 | 21 | 空間與國防 | 環形器 |
| 9.0 至 10.0 | 0.3 | 21 | 21 | 空間與國防 | 環形器與隔離器 |
| 9.5 至 11.5 | 0.3 | 21 | 21 | 空間與國防 | 環形器與隔離器 |
| 10.0 至 12.0 | 0.3 | 15 | 15 | 空間與國防 | 環形器 |
| 10.0 至 12.0 | 0.4 | 14 | 14 | 空間與國防 | 環形器與隔離器 |
| 10.7 至 12.8 | 0.4 | 20 | 20 | 空間與國防 | 環形器與隔離器 |
| 12.7 至 14.5 | 0.4 | 20 | 20 | 空間 | 環形器 |
| 15.0 至 17.0 | 0.5 | 20 | 20 | 國防 | 環形器 |
| 24.0 至 27.0 | 0.5 | 19 | 19 | 空間 | 環形器 |
