AD210三端口隔離放大器ADI

發布時間：2024-09-25 09:03:37 瀏覽：4229

　　AD210屬于新一代低成本、高性能隔離放大器的新產品。這款三端口、寬帶寬的隔離放大器采用表貼元件，并借助自動化裝配工藝制造而成。它憑借豐富的設計經驗與先進的制造技術，在做到極為緊湊且經濟實惠的同時，其性能與豐富的用戶特性遠超部分更昂貴的器件。

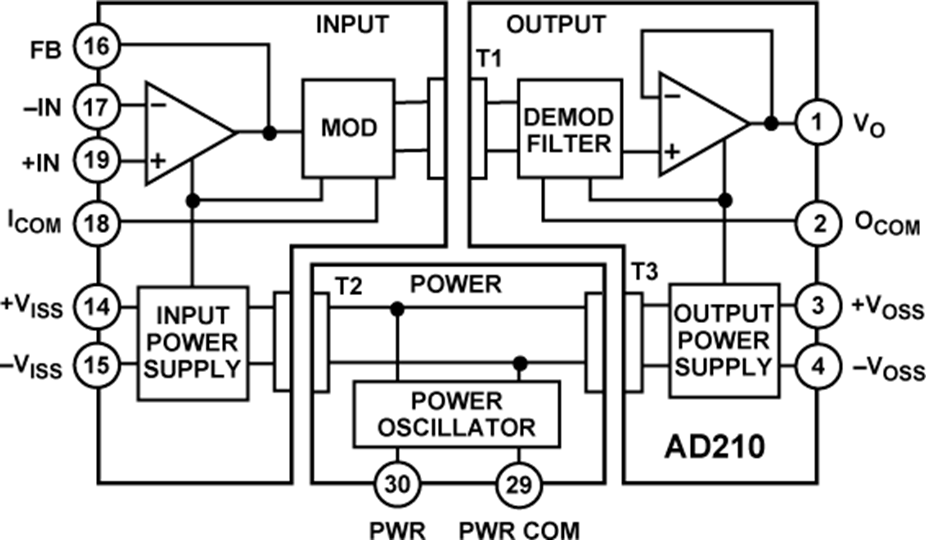

　　AD210具備完整的隔離功能，通過模塊內部的變壓器耦合實現信號與電源的隔離。該器件功能設計周全，采用 +15V單電源供電，與光耦合隔離器件不同的是，它無需外部DC/DC轉換器。其真三端口的設計結構使得它既可用作輸入隔離器，也可用作輸出隔離器，適用于單通道或多通道應用場景，并且在持續共模應力下能夠維持高性能。

　　此外，AD210可提供高精度和完全的電流隔離，能夠中斷接地回路與泄漏路徑，抑制共模電壓和噪聲，從而避免測量精度下降。同時，它還具備故障保護功能，可防止測量系統的其他部分受到損害。

　　應用領域

　　多通道數據采集

　　高壓儀表放大器

　　分流測量

　　過程信號隔離

　　特性

　　高共模電壓隔離：均方根值連續為2500V，峰值連續達±3500V。

　　小尺寸：1.00英寸×2.10英寸×0.350英寸。

　　三端口隔離：涵蓋輸入、輸出、電源。

　　低非線性度：最大值為±0.012%。

　　寬帶寬：全功率帶寬( -3dB)為20kHz。
