?CHA3063-99F C,X,Ku,K波段中功率放大器UMS
發布時間:2024-11-08 17:07:31 瀏覽:708

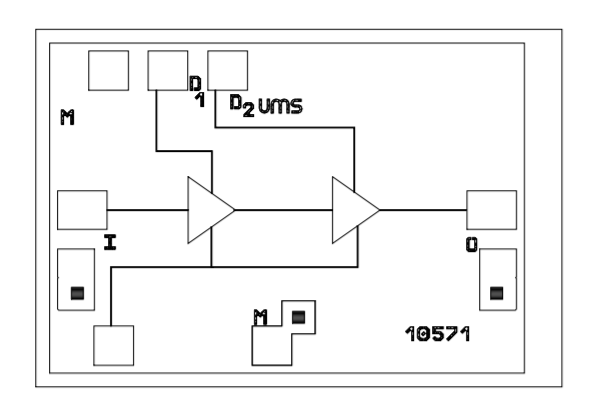

CHA3063-99F是UMS的一款兩級通用型單片中功率放大器。芯片底部是微波射頻和直流接地。有利于優化安裝過程。
CHA3063-99F選用pHemt工藝技術:柵極尺寸為0.25μm,根據基板上的通孔、空氣橋和電子束柵極光刻技術。
CHA3063-99F以芯片形式提供。
主要特征
寬帶性能:5.5-23GHz
21dBm輸出功率(Psat)
19dB增益值,±1dB增益值平整度
典型PAE:11%@P-1dB補償。
封裝尺寸:1.33 x 0.910 x 0.1mm
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | ||
min | max | |||||||||
CHA3063-99F | 5.5 | 23 | 19 | 28 | 18 | 21 | 160 | 4 | Die | |
