?CHA5266-FAB X,Ku波段功率放大器UMS
發布時間:2024-11-22 16:59:13 瀏覽:686

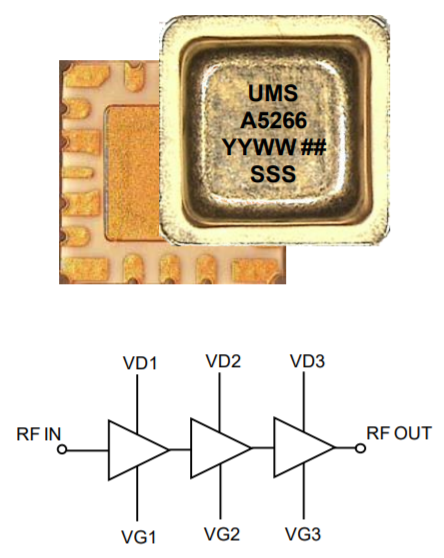

CHA5266-FAB是UMS的一款三級單片GaAs中功率放大器,使用無導線表面貼裝技術密封性金屬陶瓷6x6mm2封裝。
CHA5266-FAB致力于從國防軍事到商業服務通訊系統的普遍使用需求設計。
CHA5266-FAB選用pHEMT工藝技術,柵極尺寸為0.25μm,根據基板上的通孔、空氣橋和電子束柵極光刻技術。
CHA5266-FAB選用滿足RoHS標準的SMD封裝。
主要特征
寬帶性能:10-16GHz
24dB線性增益值
26dBm輸出功率@1dB補償。
35.5dBm輸出IP3
直流電偏置電壓:Vd=5.0V@ldq=320mA
6x6mm2密封性金屬陶瓷封裝
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
AMPLIFIER – MPA
Reference | RF Bandwidth (GHz) | Gain | IP3 | P-1dB OUT | Sat. Output Power | Bias | Bias | Case | |
min | max | ||||||||
CHA5266-FAB | 10 | 16 | 24 | 35.5 | 26 | 27.5 | 320 | 5 | Hermetic SMD |
