?CHA6357-QKB Ka波段高功率放大器

發布時間：2024-12-24 17:38:31 瀏覽：621

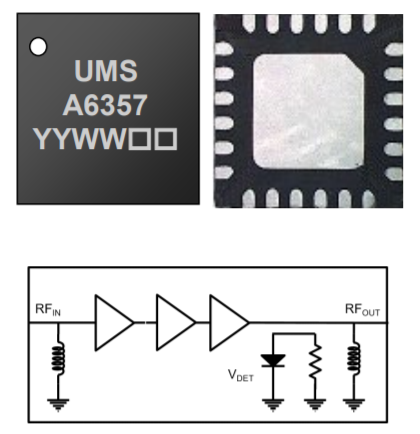

CHA6357-QKB是款封裝單片高功率放大器，在27-31GHz頻帶寬度中具有4W輸出功率和22%的功率附加效率。CHA6357-QKB特別適合VSAT、SatCom上行鏈路和5G通信網絡技術應用。CHA6357-QKB內部將輸入輸出適配到50Ω，并集成化ESD RF保護。

CHA6357-QKB選用穩固的GaN-on-SiC HEMT工藝技術，使用標準表面貼裝技術24管腳QFN 4x4塑料封裝，滿足RoHS N°2011/65和REACh N°1907/2006等標準。此外，CHA6357-QKB具備輸出功率重置功能，能夠提供高線性度和低能耗，可以用作驅動級。

主要特征

寬帶性能：27-31GHz

28dB小信號增益值

+14dBm輸入功率為36dBm Pout

>輸出功率為26dBm時，ACPR為35dBc

36dBm輸出功率下20%PAE

直流電偏置電壓：Vd=25V@ldq=70mA

包含輸出功率探測器

24芯QFN塑料封裝4x4mm2

MSL3

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。

AMPLIFIER – HPA

Reference	RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
Reference	min	max	Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
CHA6357-QKB	27.5	30	26	-	-	35	20 @ Psat	90	QFN	25
