?20W小功率插入式循環器NOVA Microwave
發布時間:2025-04-15 16:39:17 瀏覽:61

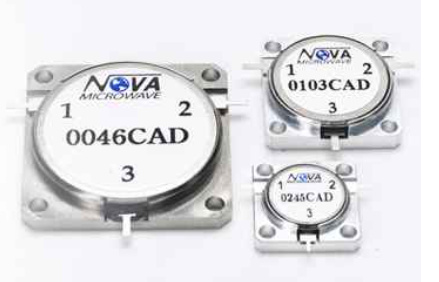

20W插入式循環器是由NOVA Microwave生產的一款小功率、高性能微波/射頻產品,廣泛應用于通信網絡、國防軍事、蜂窩網絡和無線行業。
產品特點
卓越性能:
低插入損耗:最大插入損耗僅為0.5dB,確保信號傳輸的高效性。
高隔離度:最小隔離度為18dB,有效隔離信號,防止干擾。
溫度穩定性:
工作溫度范圍為-40℃至+85℃,在寬廣的溫度范圍內性能保持高度穩定。
高度可靠:
經過嚴苛測試,確保磁場穩定性,防止因溫度變化引起的性能波動。
技術規格
頻率范圍:根據型號不同,頻率范圍覆蓋14.500 GHz至19.700 GHz,或2.000 GHz至5.800 GHz等。
正向功率:20W。
反向功率:20W。
駐波比(VSWR):≤1.3。
尺寸:8.890 mm×12.065 mm×4.572 mm。
應用場景
通信網絡:
適用于高頻通信系統中,實現信號的可靠傳輸和有效隔離。
國防軍事:
適用于雷達和通信系統,確保信號傳輸的穩定性。
蜂窩網絡與無線行業:
在基站和無線通信設備中廣泛應用,顯著提升信號效率和隔離效果。
深圳市立維創展科技是NOVA射頻微波的經銷商,主要提供各種微帶線環形器與微帶線隔離器,產品原廠進口,極具價格優勢,歡迎咨詢。
Product?? | Forward Power (W) | Reverse Power (W)?? | Frequency (GHz)?? | Min Isolation (dB)?? | Max Insertion Loss (dB)?? | VSWR (max)?? | Temperature (C)?? | Dimm (mm)?? |
1710CET | 20 | 20 | 14.500-19.700 | 18 | 0.5 | 1.3 | -40+85 | 8.890 x 12.065 x 4.572 |
1870CET | 20 | 20 | 17.700-19.700 | 20 | 0.5 | 1.25 | -40+85 | 8.890 x 12.065 x 4.572 |
