ATL4x系列開關位衰減器Aeroflex-Weinschel
發布時間:2025-04-15 16:46:31 瀏覽:79

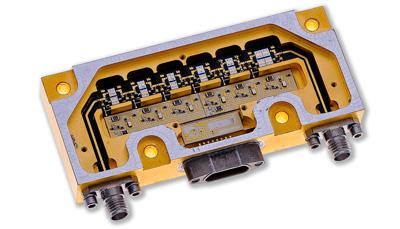

ATL4x系列開關位衰減器是Aeroflex(現屬于API Technologies)旗下Weinschel品牌的一款高性能射頻微波衰減器,專為需要精確信號衰減和快速切換的應用場景設計。ATL4x系列衰減器以其高精度、快速切換和低插入損耗等特性,廣泛應用于通信、測試測量、電子戰等領域,是射頻信號處理中的關鍵組件。
核心特點
高精度衰減控制:采用4位數字控制,分辨率達0.5dB,總衰減范圍高達7.5dB至63dB(具體取決于型號),可實現精細的信號強度調節。
快速切換能力:開關位設計支持快速衰減切換,適用于需要動態調整信號電平的場景,如自適應信號處理系統。
低插入損耗:最大插入損耗僅2.5dB,確保信號通過衰減器時功率損失最小,保持信號質量。
優異的頻率特性:在1.00 - 2.00GHz頻率范圍內保持穩定的衰減性能,適用于L波段射頻信號處理。
寬工作溫度范圍:支持-55°C至+85°C的極端溫度環境,滿足工業和軍事應用需求。
高可靠性:采用環氧樹脂密封蓋和嚴格篩選工藝,具備高可靠性和重復性,適合苛刻應用場景。
2. 技術參數(以典型型號為例)
參數 | 描述 |
頻率范圍 | 1.00 - 2.00GHz |
衰減范圍 | 7.5dB(ATL4A)至63dB(ATL4D) |
分辨率 | 0.5dB |
插入損耗 | 最大2.5dB |
電壓駐波比(VSWR) | 最大1.5 |
工作溫度 | -55°C至+85°C |
最大輸入功率 | 30dBm(1W) |
控制接口 | TTL兼容邏輯 |
位數 | 4位 |
應用領域
通信系統:無線通信基站、衛星通信系統中用于信號強度調整,確保信號傳輸穩定。
測試與測量:頻譜分析儀、網絡分析儀等設備中用于調整輸入信號功率,滿足測試動態范圍要求。
電子戰系統:提供精確的衰減控制,滿足電子對抗和信號干擾需求。
雷達系統:用于信號衰減模擬和干擾抑制,提升系統性能。
航空航天:衛星通信、導航系統中確保信號電平精確控制。
深圳立維創展科技是Aeroflex-Weinschel經銷商,主要提供Aeroflex-Weinschel原產品系列衰減器,終端負載,限幅器產品,產品原裝庫存,極具價格優勢,歡迎咨詢。
典型型號對比
型號 | 衰減范圍 | 分辨率 | 插入損耗 | VSWR | 應用場景 |
ATL4A | 7.5dB | 0.5dB | 2.5dB | 1.5 | 低衰減需求場景 |
ATL4B | 15dB | 1dB | 2.5dB | 1.5 | 中等衰減需求場景 |
ATL4C | 30dB | 2dB | 2.5dB | 1.5 | 高衰減需求場景 |
ATL4D | 63dB | 4dB | 2.5dB | 1.5 | 極高衰減需求場景 |
