?2010-2帶通濾波器KR Electronics
發布時間:2025-05-23 16:45:02 瀏覽:97
2010-2是KR Electronics生產的帶通濾波器,2010-2帶通濾波器以其卓越的電氣性能和熱穩定性著稱,尤其適用于對信號純度要求嚴苛的場景。2010-2帶通濾波器在射頻通信、雷達系統及醫療設備等領域展現出強大的頻段選擇能力,成為信號處理鏈中的關鍵組件。
基本參數
中心頻率:5.5kHz
通帶范圍:600Hz
通帶抑制:1.5dB
阻帶范圍:1.5kHz
阻帶抑制:50dB

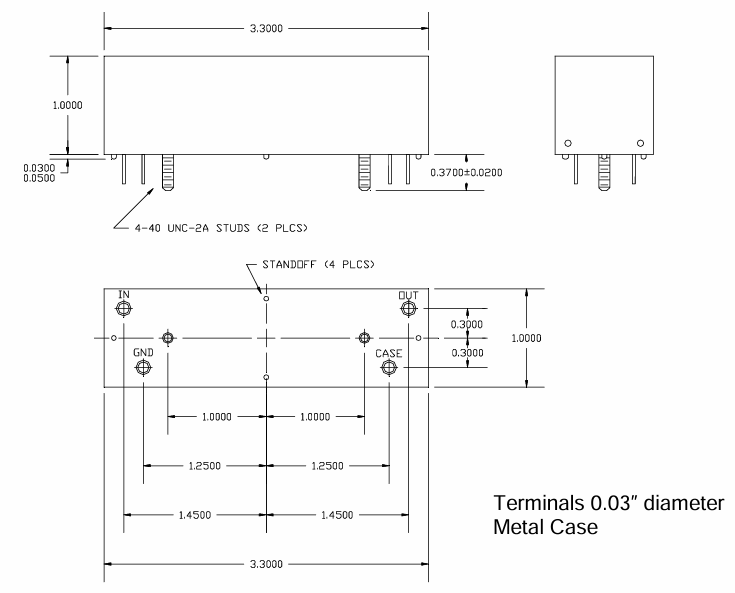

封裝形式:PCB安裝(帶有用于印刷電路板安裝的引腳)
阻抗特性:3kΩ源阻抗,5kΩ負載阻抗
應用場景
l 音頻處理:在音頻設備中,帶通濾波器可用于增強特定頻率范圍的聲音,同時抑制低頻噪聲和高頻雜音,提高音頻信號的清晰度和可聽性。
l 通信系統:在無線通信系統中,帶通濾波器可用于選擇特定頻段的信號,確保接收器只接收所需的頻率信號,減少干擾和噪聲。
l 電子戰與雷達系統:在軍事通信和雷達系統中,帶通濾波器能夠選擇特定頻段的信號進行傳輸和接收,防止敵方干擾信號的侵入,保證通信的保密性和穩定性;同時,在雷達系統中,有助于從復雜的回波信號中提取出目標信號,提高雷達的目標檢測和定位精度。
l 工業自動化:在工業自動化控制系統中,帶通濾波器可用于信號傳輸和處理,例如傳感器信號的濾波,能夠濾除工業環境中的電磁干擾,保證傳感器信號的準確性,從而實現對工業設備的精確控制和監測。
l 醫療設備:在醫療設備如心電圖機、腦電圖機等中,帶通濾波器可用于濾除人體生理信號中的噪聲和干擾,提取出有用的生物電信號,幫助醫生進行準確的診斷和治療。
深圳市立維創展科技有限公司授權代理銷售KR Electronics濾波器產品。并提供售前和售后技術支持服務。
Specifications | Value |
KR Part Number | 2010-2 |
Filter Type | Bandpass |
Insertion Loss | < 2.5 dB |
Lower / Upper Passband Frequencies | 5210 Hz / 5810 Hz |
Passband Loss | < 1.5 dB |
Lower / Upper Stopband Frequencies | 4810 Hz / 6306 Hz |
Stopband Attenuation | > 50 dB |
Source Impedance | 3000 Ω |
Load Impedance | 5000 Ω |
Phase Matching Available |
