?ALN4300-02-2335毫米波低噪聲放大器WENTEQ

發布時間:2025-06-18 16:33:36     瀏覽:153

ALN4300-02-2335毫米波低噪聲放大器(LNA)是專門針對高頻通信與機載雷達所打造的高性能器件,頻率范圍精準覆蓋 23 - 35GHz 毫米波頻段。ALN4300-02-2335使用先進的芯片制造工藝精心制造,在噪聲性能方面表現優異,同時滿足出色的增益平整度,能夠長期且高效地放大高頻段(毫米波)信號,被譽為高頻信號放大領域的核心利器。

關鍵參數

1. 電氣性能

頻率范圍:23-35GHz

噪聲系數:標稱值1.5dB(28GHz)

增益值:22dB±1.5dB(標稱值)

增益值平整度:±1.0dB(在整體頻段內)

輸入/輸出回波損耗:>12dB

輸出功率1dB壓縮點:+12dBm(標稱值)

2. 物理特性

封裝:表面貼裝(SMD)封裝

規格:3.0mm×3.0mm×0.85mm

溫度范圍:-40°C+85°C

電源電壓:+3.3V(標稱值)

電流消耗:60mA(標稱值)

應用領域

毫米波通信系統:適合于5G和未來6G通信的毫米波頻段,為高速度數據通訊提供保障。

衛星通訊:在衛星通信系統中,低噪聲放大器是接收鏈路的關鍵器件,能夠放大微弱的下行信號,提高信號質量。

機載雷達:應用于雷達接收器前端,對雷達回波數據進行放大,提高雷達的探測能力。

電子偵察與對抗:在電子戰領域,低噪聲放大器適合于接收和放大敵方的信號,為后續的信號處理和干擾提供保障。

深圳市立維創展科技是WENTEQ的經銷商,主要提供WENTEQ產品包括環形器、隔離器、負載終端等,產品原裝進口,質量保證,價格優勢,歡迎咨詢。

 ALN4300-02-2335毫米波低噪聲放大器WENTEQ

Parameters


Specifications

Minimum

Typical

Maximum

Frequency Range

GHz

42.5


43.5

Nominal Gain @25°C base plate temperature

dB

20

23

27

Noise Figure

dB


3.5

4.0

P-1dB Compression Point

dBm

15.0

16.0


Output IP3

dBm

23.0

25.0


Gain flatness

dB


+/-0.75

+/-1.0

Gain Variation over Temperature Range

dB


+/-1.5


Reverse Isolation

dB


45.0


Input VSWR

-


2.0:1

3.0:1

Output VSWR

-


2.0:1

3.0:1

Spurious

dBc


60.0


Operating Temperature

°C

-40.0


+75.0

Survival Temperature

°C

-45.0


+85.0

DC Power Supply Voltage

V


+12.0


DC Power Supply Current

mA


250.0

300.0

RF In/Out connectors


2.4mm-Female

DC Input Connector


Feedthru Pin

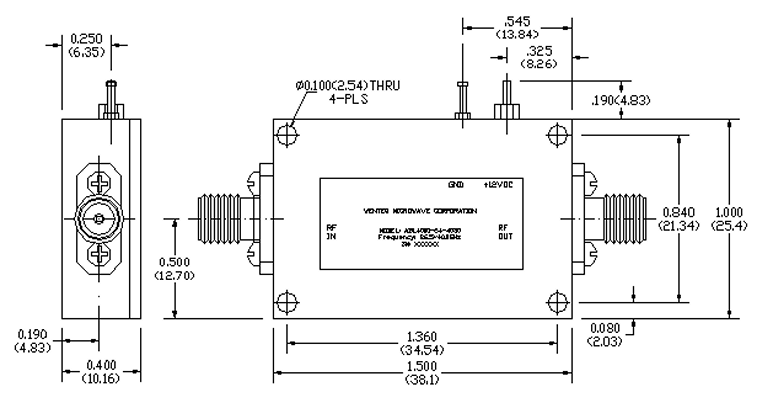

Size

inches

1.50×1.0×0.4
