?SQ76115BADE同步降壓DC/DC轉換器:高效能、寬輸入電壓解決方案
發布時間:2025-06-25 16:40:36 瀏覽:17
SQ76115BADE同步降壓DC/DC轉換器憑借其優異的性能和普遍的通用性,在電源開關領域脫穎而出。SQ76115BADE通常用于在2.9V至16V的寬輸入電壓范圍內高效運轉,尤其適用于12V輸入電壓的應用領域,為各種電子產品提供有效的電源支持。
在輸出電流領域,SQ76115BADE表現出超強的性能,能夠在寬環境溫度條件下持續提供高至15A的輸出電流,滿足高功率需求的技術應用。其高效率設計有利于集成化的高質量轉換開關、同步開關及其電感線圈,這些模塊協調工作,能夠有效降低整體化功耗,提高了能源利用率。
穩定性是SQ76115BADE的另一大特點。其內部參考電壓在-40°C至125°C(內部焊接溫度)的極端溫度條件下,依然保持±1%的極高精度,確保在各種負載情況下都能獲得精確的電壓調節,為設備提供良好的電源輸出。
選用COT(穩定導通時間)架構SQ76115BADE,在高降壓操作中表現出色,實現了高效率的瞬態響應,積極應對電壓波動,保護裝置免遭損害。此外,SQ76115BADE還配有逐周期電流限制、打嗝過流保護和熱關機保護等諸多安全機制,確保設備在異常情況下能夠迅速關閉電源,避免損壞。
在封裝設計上,SQ76115BADE使用了緊湊型MQFN5mm×5mm封裝,高度不超過2.5mm,既節省了空間,又提高了功率密度,特別適合對尺寸規格有嚴格要求的應用領域。

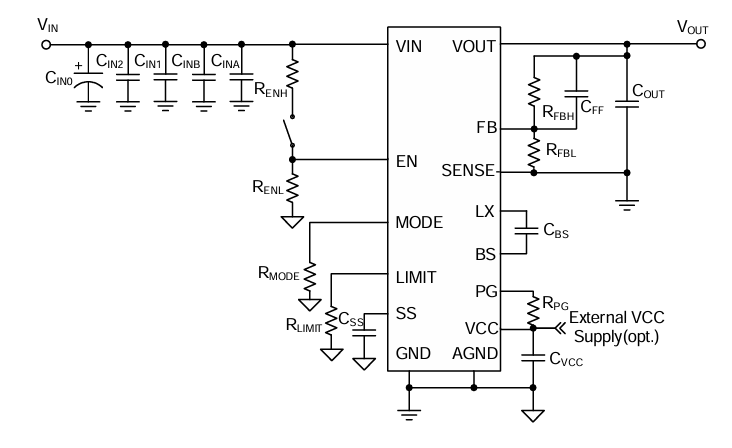

主要參數:
輸入電壓范圍:2.9V至16V
最大輸出電流:15A
參考電壓精度:±1%
最高效率:達到90.7%(在12V輸入、3.3V輸出條件下)
開關頻率:可靈活調整
封裝類型:QFN5×5-32
核心特性:
寬輸入電壓范圍,適應不同電源環境
提供偽600kHz、800kHz和1000kHz三種開關頻率選擇
在-40°C至125°C(內部芯片溫度)范圍內,保持±1%的參考電壓精度
具備輸入UVLO(欠壓鎖定)、輸出UVP(欠壓保護)、OTP(過溫保護)以及谷峰電流限制(OCP)等可靠保護模式
緊湊型MQFN5×5-32封裝,最大高度僅2.5mm
應用領域:
電信和網絡系統,為通信設備提供穩定電源。
POLs(負載點電源),滿足高密度電源轉換需求。
服務器,為數據中心提供高效、可靠的電源解決方案。
SQ76115BADE同步降壓DC/DC轉換器以其高效能、寬輸入電壓范圍、高穩定性以及緊湊的封裝設計,成為眾多電子設備電源管理的理想選擇。
SILERGY(矽力杰)主要生產電源芯片、電源模塊等模擬器件。針對SILERGY矽力杰的電源模塊產品,立維創展提供pin to pin原位替代產品,現貨優勢價格,歡迎咨詢。
