JMC1200T柔性和可扭轉波導JUPITER
發布時間:2025-07-09 16:38:39 瀏覽:23
JMC1200T是由JUPITER生產的柔性和可扭轉波導,主要用于高頻率(微波)數據傳輸的波導組件,兼具柔性和可扭轉性能,適用于各種復雜應用環境和動態應用場景。
產品優勢
1. 柔性與可扭轉性
JMC1200T波導選用螺旋纏繞的銅合金板材制作而成,能夠在 E 平面和 H 平面同時完成彎曲和扭轉,主要用于需要動態管理或存在機械位移的場合。
2. 廣泛應用領域
JMC1200T波導廣泛用于電信網絡、衛星通訊、國防軍事、醫療和航空航天等領域,通常用于:
- 輔助拋物面天線在視距微波鏈路中的偏向調整;
- 消除由于設備偏差或系統變化造成的安裝困難;
- 適用熱膨脹所導致的設備相對運動;
- 雷達掃描器中移動設備的連接;
- 振動隔離。
3. 優異的電氣特性
- 頻率范圍:通常包含 5.85 GHz 至 26.50 GHz;
- 插入損耗:約為 0.06 dB/foot 至 0.38 dB/foot;
- 駐波比(VSWR):最高值為 1.07 至 1.25;
- 功率等級:從 100 瓦到 2000 瓦不等。
4. 機械性能
- 靜態和重復彎曲半徑:提供 E 平面和 H 平面的最小彎曲半徑;
- 扭曲角度:每英尺能夠實現水平方向的正負扭轉;
- 位移性能:每英尺允許相應的軸向位移;
- 保護套保護:通常配備模制氯丁橡膠保護套,提供耐用性和全軸運動機能。
典型結構與材料
- 波導結構:由螺旋纏繞的銅合金板材組成,內部光滑,外部由柔性保護套保護;

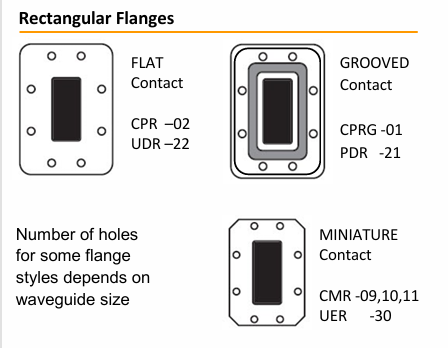

- 法蘭類型:提供北美和歐洲標準的波導法蘭,材料包括黃銅和鋁,表面可實現防腐處理或鍍銀、鍍鎳等;
- 保護套材料:氯丁橡膠或其它耐用性材料,確保波導在極端環境下的可靠性。
應用建議
- 通訊系統:通過連接天線與收發設備,適用天線偏向調整;
- 機載雷達:通過連接移動器件,適用掃描運動;
- 測試測量:在實驗室環境中,通過連接測試設備,有利于靈活性布線和調整;
- 航空航天與國防軍事:主要用于高可靠性要求的動態連接場合。
Jupiter Microwave是加拿大的一家專注于射頻(Radio Frequency,RF)解決方案的制造商,致力于生產高性能、可靠的波導組件,以滿足通信系統的需求。深圳市立維創展科技有限公司授權代理銷售JUPITER產品,歡迎咨詢。
