?0603CS-120EGTS表面貼裝片式電感器現貨DELTA
發布時間：2025-07-22 16:36:21 瀏覽：65
0603CS-120EGTS是臺達電子（Delta Electronics）推出的一款高性能陶瓷芯表面貼裝（SMD）片式電感器，致力于高頻射頻（RF）及便攜式電子設備設計。憑借超薄化設計（高度僅 1.0mm，為標準0603電感的60%），0603CS-120EGTS完美適配移動終端、TWS耳機、智能穿戴設備等高密度PCB布局需求，助力工程師實現緊湊型空間內的穩定性能。
規格參數
感值：12nH（容差±2% 或±5%，依具體批次）
額定電流：700mA（溫升與飽和電流取低值）
直流電阻（DCR）：130mΩ（典型值）
自諧振頻率：4GHz

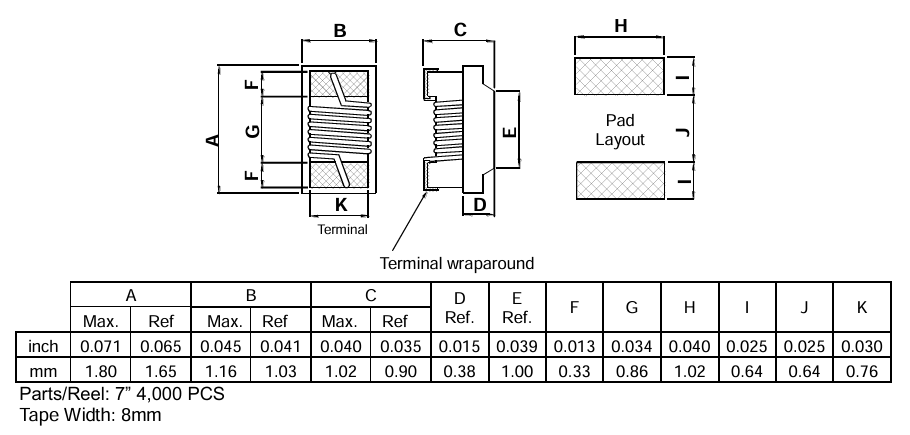

封裝尺寸：0603（1.6mm × 0.8mm × 1.0mm，高度最大1.02mm）
操作溫度：-40°C ~ +125°C
封裝形式：卷帶封裝（4000顆/盤），兼容批量生產拆分采購
產品特性
高頻性能卓越：4GHz自諧振頻率能夠滿足5G通訊、Wi-Fi 6/6E等高速數據傳輸場景需求，有效控制高頻信號噪聲，提高信號完整性。
超薄化設計：高度較傳統0603電感降低40%，節省PCB空間，兼容多層層疊布局，特別適合空間受限的便攜式設備。
低損耗與高效率：陶瓷芯材料結合非屏蔽結構，降低分布電容與交流電阻，減少功率損耗，提高電源轉換效率。
環保合規認證：滿足RoHS標準，無鉛化生產，ECCN代碼為EAR99，全球供應鏈有保障。
應用領域
射頻前端模塊：適用于天線匹配、濾波器調諧，優化信號傳輸與發射性能。
電源管理電路：在DC-DC轉換器、LDO穩壓器中平滑輸出電壓，控制紋波干擾。
高速通信設備：適用5G基站、無線路由器、物聯網終端等高頻信號處理場景。
便攜式消費電子：移動終端、TWS耳機、AR/VR眼鏡等對空間與性能需求嚴苛的產品。
深圳市立維創展科技有限公司以DELTA大量現貨庫存為特色，以優勢的價格為客戶提供服務，歡迎咨詢。
料號 | 電感量 @250 MHz | 容差 | Q 值 Min | 自諧頻 SRF Min | 最大直流電阻 RDC Max | 額定電流 IDC Max |
0603CS-1N5E_TS | 1.5 nH | ±0.1 nH | 10.5 | 12.5 GHz | 30 mΩ | 700 mA |
0603CS-1N6E_TS | 1.6 nH | ±0.1 nH | 24 | 12.5 GHz | 30 mΩ | 700 mA |
0603CS-1N8E_TS | 1.8 nH | ±0.1 nH | 16 | 12.5 GHz | 45 mΩ | 700 mA |
0603CS-2N2E_TS | 2.2 nH | ±0.1 nH | 15 | 6.0 GHz | 100 mΩ | 700 mA |
0603CS-2N3E_TS | 2.3 nH | ±0.1 nH | 16 | 4.0 GHz | 140 mΩ | 700 mA |
0603CS-2N4E_TS | 2.4 nH | ±0.1 nH | 15 | 4.0 GHz | 140 mΩ | 700 mA |
0603CS-3N3E_TS | 3.3 nH | ±0.1 nH | 22 | 6.0 GHz | 80 mΩ | 700 mA |
0603CS-3N6E_TS | 3.6 nH | ±0.1 nH | 22 | 5.8 GHz | 63 mΩ | 700 mA |
0603CS-3N9E_TS | 3.9 nH | ±0.1 nH | 22 | 6.0 GHz | 80 mΩ | 700 mA |
0603CS-4N3E_TS | 4.3 nH | ±0.1 nH | 22 | 5.8 GHz | 63 mΩ | 700 mA |
0603CS-4N5E_TS | 4.5 nH | ±0.1 nH | 20 | 5.8 GHz | 120 mΩ | 700 mA |
0603CS-4N7E_TS | 4.7 nH | ±0.1 nH | 25 | 5.8 GHz | 120 mΩ | 700 mA |
0603CS-5N1E_TS | 5.1 nH | ±0.1 nH | 20 | 5.8 GHz | 160 mΩ | 700 mA |
0603CS-5N6E_TS | 5.6 nH | ±0.1 nH | 20 | 5.8 GHz | 170 mΩ | 700 mA |
