WENTEQ嵌入式環行器

發布時間：2021-06-08 16:46:54 瀏覽：1449

微波射頻鐵氧體隔離器/環行器是微波射頻電源電路中不可或缺的核心部件之一，其框架和體型正朝著微型化、集成化、固態和平整化趨勢發展。

WENTEQ嵌入式環行器將加入其其它端口的入射波，并依照靜態偏置磁場確定的次序加入下一個端口的多端口機械設備。環行器是一個具備多端的不可逆設備。例如，如果從端口1輸入信號，信號只能從端口2輸出，同樣，端口2輸入的信號只能從端口3輸出，等等，因此稱之為環行器。

環行器又稱隔離器，是高頻率信號能源的單通道傳輸數據，它操縱著電磁波在相應的圓周趨勢上的傳輸數據，這種單通道傳輸數據的高頻率信號能源主要應用在高頻率功率放大器的輸出和負載之間，它充分發揮著獨立性的作用，相互"隔離"。負載阻抗不干擾功率放大器在轉變甚至于斷路或短路的情況下的運行狀態，從而保護功率放大器。

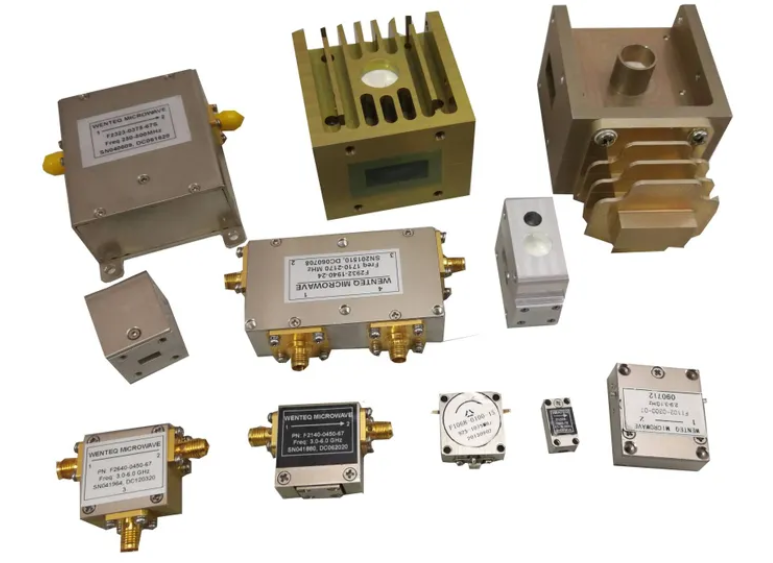

WENTEQ提供范圍廣泛的窄帶和寬帶射頻和微波射頻隔離器和同軸、插入式和波導結構的微波射頻隔離器。這些產品的頻率范圍從20MHz到40GHz不等。

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。

WENTEQ嵌入式環行器

Circulator	Freq. (GHz)	BW (GHz)	Ins. (dB)	Iso (dB)	VSWR	Temp. (c)	Avg. Power (W)
F1518	0.17-0.4	0.16	0.5	20	1.2	-85	200
F1520	0.3-0.5	0.05	0.5	20	1.3	-85	350
F1526	0.35-0.8	0.1	0.5	20	1.2	-85	175
F1530	0.4-0.8	0.12	0.4	20	1.2	-90	50
F1536	0.4-1.0	0.05	0.3	20	1.2	-90	200
F1537	0.4-1.0	0.05	0.3	20	1.2	-90	50
F1538	0.4-1.0	0.05	0.3	20	1.2	-90	300
F1556	0.6-1.2	0.13	0.7	18	1.3	-95	10
F1568	0.8-2.0	0.1	0.5	23	1.15	-90	30
F1569	0.8-2.0	0.1	0.5	20	1.2	-90	50
F1578	1.5-3.3	0.4	0.5	20	1.2	-85	10
F1602	2.5-3.5	0.2	0.5	20	1.2	-90	5
F1608	2.4-3.5	0.4	0.5	20	1.2	-100	30
F1640	4.2-6.0	0.2	0.5	20	1.2	-90	5
F1662	5.5-7.0	0.2	0.4	20	1.2	-90	5
F1680	5.5-8.0	1	0.5	20	1.2	-80	20
F1720	7.0-12.0	0.5	0.5	20	1.2	-90	5
F1728	9.0-18.0	0.1	0.5	20	1.2	-90	10
