?529系列電動旋轉葉片移相器Mi-Wave

發布時間：2025-08-06 16:46:09     瀏覽：10

529系列是Mi-Wave推出的電動旋轉葉片移相器，專為18.0-170 GHz超寬帶W/G頻段設計，作為計算機控制的標準直讀型解決方案，529系列電動旋轉葉片移相器支持0°至360°全范圍相位調節，分辨率達0.5度，可精準匹配毫米波通信、衛星載荷測試及雷達系統研發中對相位控制的嚴苛需求。

規格參數：

項目

典型指標

備注

頻率范圍

18.0 – 170 GHz

覆蓋 K、Ka、Q、U、V、E、W、F、D 等全波導頻段

相移范圍

0 – 360°

連續可調，無機械回差

分辨率

0.5°

精密步進電機 + 5:1 減速器

絕對精度

±1°（校準后）

25 °C，全頻段

重復精度

±0.1°

單向回零

插入損耗

0.8 – 4 dB

隨頻段提升而增加，詳見表 2

VSWR

≤ 1.25 : 1

全頻段

功率容量

0.3 – 10 W（CW）

隨波導尺寸遞減，見表 2

控制接口

IEEE-488 (GPIB) + USB-B（虛擬串口）

SCPI 指令集，LabVIEW/IVI 驅動

電源

24 V DC，500 mA

隨機提供 AC/DC 適配器

工作溫度

0 – +50 °C

外殼溫度

尺寸

≈ 120 × 120 × 80 mm（含電機殼）

臺式或上架安裝

重量

≈ 1.2 kg

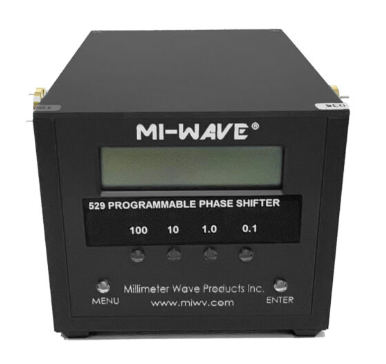

529系列電動旋轉葉片移相器Mi-Wave

應用場景

衛星通信與雷達系統

l 在衛星載荷測試中，529系列用于精確校準相控陣天線的波束指向，其0.5度分辨率可實現微弧度級指向控制，提升通信鏈路穩定性。

l 雷達系統研發中，支持動態目標模擬與雜波抑制算法驗證，加速新一代雷達技術迭代。

5G/6G與太赫茲通信

l 覆蓋28 GHz、39 GHz、60 GHz等5G毫米波頻段，以及140 GHz以上太赫茲頻段，為6G空天地一體化網絡測試提供關鍵相位控制手段。

l 支持大規模MIMO天線校準，優化波束成形性能，提升頻譜利用率。

射頻替代法測試與橋電路分析

l 在射頻替代型裝置中，529系列可精確模擬相位變化，替代傳統機械移相器，提升測試效率與重復性。

l 橋式電路相位平衡分析中，其低插入損耗與高相位精度確保測量數據可靠性，助力濾波器、混頻器等器件研發。

深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz，歡迎咨詢。



Model

Band

Frequency Low (GHz)

Frequency High (GHz)

Resolution (Degrees)

Accuracy (+-)

Power Handling (CW)

Insertion Loss

I/O Ports

529K/595

K-Band

18

26.5

0.5

4

1

1

WR-42 Waveguide, UG-595/U Flange

529A/599

Ka-Band

26.5

40

0.5

4

0.5

1

WR-28 Waveguide, UG-599/U-M Flange

529B/383

Q-Band

33

50

0.5

4

0.5

1

WR-22 Waveguide, UG-383/U Flange

529U/383

U-Band

40

60

0.5

4

0.4

1.1

WR-19 Waveguide, UG-383/U-M Flange

529V/385

V-Band

50

75

0.5

4

0.3

1.2

WR-15 Waveguide, UG-385/U Flange

529E/387

E-Band

60

90

0.5

4

0.2

1.4

WR-12 Waveguide, UG-387/U Flange

529W/387

W-Band

75

110

0.5

4

0.2

1.5

WR-10 Waveguide, UG-387/U-M Flange

529F/387

F-Band

90

140

0.5

5

0.2

2

WR-08 Waveguide, UG-387/U-M Flange

529D/387

D-Band

110

170

0.5

5

0.1

3

WR-06 Waveguide, UG-387/U-M Flange
