WENTEQ直波導元件
發布時間:2022-07-07 17:15:02 瀏覽:666

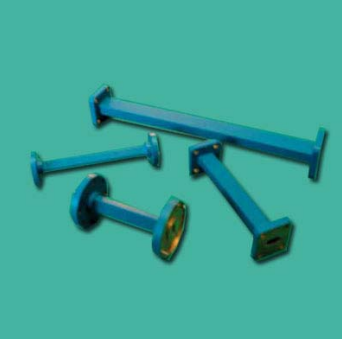

直波導是組建波導饋線系統的基礎元器件,WENTEQ標準WSW系列產品直波導段適用于波導端口之中的相互連接,在1.45~110.0GHz的頻率范圍內,標準長度增長為1”。
主要特點:
?全波段使用
?低插入損耗和低電壓駐波比
?低成本
主要應用:
?臺架檢測布置
?微波分系統
深圳市立維創展科技是WENTEQ的經銷商,主要提供WENTEQ產品包括環形器、隔離器、負載終端等,產品原裝進口,質量保證,交貨時間短,價格優勢,歡迎咨詢。
詳情了解WENTEQ請點擊:http://www.yzgnjsb.cn/brand/29.html
Part No. | Frequency Range, GHz | Waveguide sizes | Flange Type | VSWR | Dimensions, inch (mm) |
WSW090-LU | 8.2~12.4 | WR-90 | UG39/U | 1.05:1 | L |
WSW075-LU | 10.0~15.0 | WR-75 | UBR120 | 1.05:1 | L |
WSW062-LU | 12.0~18.0 | WR-62 | UG419/U | 1.05:1 | L |
WSW051-LU | 14.5:22.0 | WR-51 | UG595/U | 1.05:1 | L |
WSW042-LU | 18.0~26.5 | WR-42 | UG595/U | 1.05:1 | |
WSW034-LU | 22.0~33.0 | WR-34 | UG1530/U | 1.05:1 | L |
WSW028-LU | 26.5~40.0 | WR-28 | UG599/U | 1.05:1 | L |
WSW022-LU | 33.0~50.0 | WR-22 | UG383/U | 1.05:1 | L |
WSW019-LU | 40.0~60.0 | WR-19 | EG383/U | 1.05:1 | L |
WSW015-LU | 50.0~75.0 | WR-15 | UG385/U | 1.05:1 | L |
WSW012-LU | 60.0~90.0 | WR-12 | UG387/U | 1.08:1 | L |
WSW010-LU | 70.0~110.0 | WR-10 | UG387/U | 1.10:1 | L |
WSW034-LU | 22.0~33.0 | WR-34 | UG1530/U | 1.05:1 | L |
WSW028-LU | 26.5~40.0 | WR-28 | UG599/U | 1.05:1 | L |
WSW022-LU | 33.0~50.0 | WR-22 | UG383/U | 1.05:1 | L |
WSW019-LU | 40.0~60.0 | WR-19 | EG383/U | 1.05:1 | L |
WSW015-LU | 50.0~75.0 | WR-15 | UG385/U | 1.05:1 | L |
WSW012-LU | 60.0~90.0 | WR-12 | UG387/U | 1.08:1 | L |
WSW010-LU | 70.0~110.0 | WR-10 | UG387/U | 1.10:1 | L |
