DBL20010/30010/40010/50010/60010和N17216-024機架安裝耦合器North Hills
發布時間：2024-04-11 08:54:49 瀏覽：542

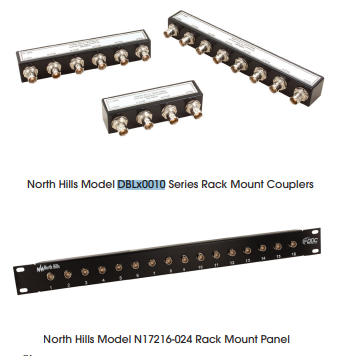

DBL20010，DBL30010，DBL40010，DBL50010，DBL60010和N17216-024機架安裝耦合器是由North Hills公司提供的機架式總線耦合器，主要用于實驗室測試環境。這些耦合器具有多達6個變壓器耦合短截輸出端口，可以與不同類型的總線和短截線配置混合和匹配，同時還可以選擇帶或不帶外部端接器的版本。
這些耦合器適用于在標準19英寸機架中進行組裝，安裝簡便，可以通過1U支架輕松固定。另外，用戶可以選擇定制連接器，直接將耦合器安裝在任何系統上。
這些耦合器的特點包括 1 瓦電阻、工作溫度范圍為-40oC至+85oC、可配置單存根或多存根、使用 Trompeter BJ71
或等效連接器，并且所有產品均按照 MIL-PRF-21038 制造，經過100%測試和認證。
參數：
Paramefer | Value |
DtoQD | 20%Maximum(250 kHz |
Oyeshoot and Ringing | ±1.0V Peak (250 kHz square wave with 100 ns maximum rise and fall |
Common Mode Rejection | -45.0 dB(Min)@1 MHz |
Foulf Profection | 0.75Z±1%,1 Walt |
Turns Rafio | 1:1.41 |
Stub Voltage | 1.0V to 14.0V transformer coupled |
Operafing Temperafure | 40C to +85°℃ |
Sforage Temperafure | 40C to +85°℃ |
Electrical Notes (see coupler schematic diagram | R1=R2=0.75Z(l wat)
Z?=Nominal Line Impedance of Bus 772 |

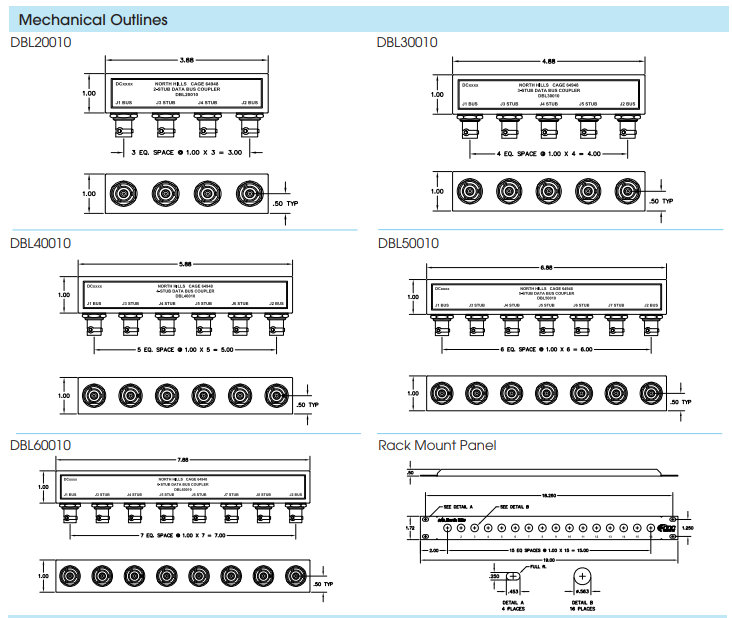

選型：
Descripfion | Model # | Connector |
2 Stub Rack Mount Couple | DBL20010 | BJ71 |
3 Stub Rack Mount Couple | DBL30010 | BJ71 |
4 Stub Rack Mount Couple | DBL40010 | BJ71 |
5 Stub Rack Mount Couple | DBL50010 | BJ71 |
6 Stub Rack Mount Coupler | DBL60010 | BJ71 |
Rack Mount Pane | N17216-024 | N/A |
深圳市立維創展科技是North Hills的經銷商，提供North Hills產品領域包含寬帶變壓器，寬帶巴倫變壓器，測試級回波損耗橋等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
詳情了解North Hills產品請點擊：http ： //www.yzgnjsb.cn/public/brand/14.html
