?帶定制絕緣板的 BGA插座Ironwood
發布時間:2025-06-27 16:30:03 瀏覽:13

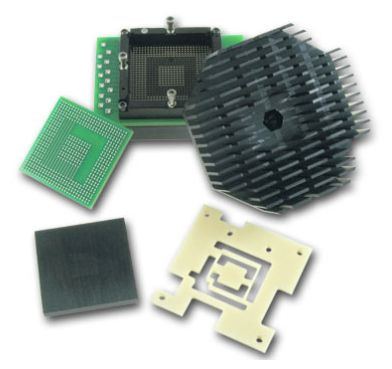

BGA電源插座需要垂直力,將 BGA 連接到彈性體材料或扭簧引腳,而扭簧引腳又連接到目標 PCB 焊層。由于所受到的力因引腳數、間距的不同發生變化,因此絕大多數的 BGA 電源插座設計都選用稱為加強筋的后承重板的接觸技術。大多數情況下,目標 PCB 的背部包括電容器和電阻器。由于加強板不能處在模塊的頂部,因此需要設計一個定制的絕緣板,該絕緣板的腔給這些電容器和電阻器銑削。絕緣板夾在后承重板和目標 PCB 之間。
優勢
l 靈活性:可根據實際PCB設計定制絕緣板,適用不同規格和布局的線路板。
l 高性能:提供極佳的信號完整性和電源完整性,確保檢測數據的準確性。
l 安全可靠性:通過高精度設計,確保電源插座與IC之間的可靠連接,減少檢測過程中的故障率。
l 兼容性:與各種BGA封裝兼容,兼容從模型設計到大量生產的全流程測試要求。
設計優勢
l 定制絕緣板:當目標PCB的背部包括電容器和電阻器等器件時,可設計定制絕緣板,并且為這些器件切出空腔。絕緣板夾在背板和目標PCB之間,從而避免短路或信號干擾。
l 兼容性:電源插座兼容尺寸從55mm到1mm的集成電路器件,更多的機身通常需要背板。
l 散熱設計:電源插座設計能夠在沒有額外散熱的情況下散熱超過幾瓦,選用定制散熱器能夠承受超過100w的功率。
l 信號完整性:選用創新的彈性體材料互連技術,提供超過40GHz的低信號損耗,并提供低至0.3mm的BGA間距。
應用領域
l 高頻測試與驗證:應用于需要高帶寬、低信號損耗的測試環境,如5G通訊、機載雷達等。
l 復雜電源設計:當PCB背面有密集器件時,定制絕緣板能避免空間沖突和電氣干擾。
l 高功率應用:兼容高功率器件的測試和驗證,如汽車電器、工業控制等領域。
深圳市立維創展科技授權代理Ironwood Electronics產品在中國區銷售與技術服務支持。歡迎咨詢。
